Hoe zorgt een trapeziumvormige schroef voor een vloeiende lineaire beweging in echte machines?

Overzicht

• Identificeer de echte faalwijze (drift, speling, binding, slijtage, geluid, hitte).
• Begrijp waarom deTrapeziumvormige schroefprofiel balanceert laadvermogen, maakbaarheid en stabiliteit.
• Kies lood, diameter en eindsteun om de snelheid, stijfheid en zweepslag te regelen.
• Kies het ontwerp en materiaal van de moer om met wrijving, vervuiling en onderhoudslimieten om te gaan.
• Valideer met een korte checklist, zodat productieonderdelen overeenkomen met prototypes.

De pijnpunten die steeds weer opduiken

Kopers beginnen zelden met te zeggen: “Ik heb eenTrapeziumvormige schroef.” Ze beginnen met hoofdpijn: de hefkolom glijdt van de ene op de andere dag een paar millimeter naar beneden, de lineaire schuif kan een positie niet herhalen, of de moer wordt heet en begint te piepen. Dit zijn de meest voorkomende problemen, en waar ze meestal op wijzen.

• Achteruit rijden of lastdrift:Je stopt de motor, maar de lading kruipt. Dit kan gebeuren als lood te agressief is, de wrijving is te laag, of het systeem heeft trillingen/impact. Veel trapeziumvormige systemen zijn bestand tegen terugrijden, maar dat gebeurt niet automatisch: de geometrie is van belang.
• Speling die de positionering verpest:Je draait de richting om en er beweegt even niets. Die ‘dode band’ kan het verschil zijn tussen soepele automatisering en een product dat goedkoop aanvoelt.
• Bindende en ongelijkmatige beweging:De schroef voelt met de hand glad aan, maar blijft tijdens montage vastzitten. Verkeerde uitlijning, onvoldoende eindondersteuning, of een moermateriaal dat geen randbelasting verdraagt, is vaak de echte boosdoener.
• Snelle slijtage en zwart stof:Drooglopen met het verkeerde materiaalpaar kan snel slijten, vooral bij vervuiling. Soms bestaat er smering, maar deze is van het verkeerde type, wordt inconsistent toegepast of wordt weggespoeld.
• Geluid en hitte op snelheid:Een hoger toerental verhoogt de wrijvingswarmte en kan leiden tot trillingen of zweepslagen. Een spindel die bij 100 tpm werkt, kan zonder herontwerp defect raken bij 1.000 tpm.

Wat een trapeziumschroef eigenlijk is

A Trapeziumvormige schroefis een krachtschroef met een trapeziumvormig schroefdraadprofiel, ontworpen om roterende beweging om te zetten in lineaire beweging. Vergeleken met kogelomloopspindels ruilt het doorgaans efficiëntie in voor eenvoud, robuustheid en gemakkelijker vasthouden van de last. Die handel kan precies zijn wat u wilt bij hef-, klem-, verstel- of bewegingssystemen waarbij “blijft waar je hem neerzet” belangrijker is dan ultralage wrijving.

Wat het praktisch maakt in industriële omgevingen is niet alleen de vorm van de draad, maar het ecosysteem: bijpassende moeren (brons, staal, polymeren), anti-spelingoplossingen, zelfsmerende ontwerpen en flexibele productiemethoden. Goed gedaan, eenTrapeziumvormige schroefassemblage kan voor veel toepassingen kosteneffectief, onderhoudbaar en verrassend nauwkeurig zijn.

Basisprincipes van selectie die spijt voorkomen

Als je je maar één ding herinnert: selecteer geen aTrapeziumvormige schroefalleen al op diameter. Selecteer het als een systeem: lood (of steek), lengte, moerontwerp, materiaalcombinatie, smeerplan en eindsteun.

• Lood (slag per omwenteling):Een grotere voorsprong beweegt sneller, maar heeft meer kans op terugslag en genereert meer warmte bij hoge belasting. Een kleinere voorsprong verbetert de bestuurbaarheid en het vasthouden van de last, maar vermindert de snelheid.
• Diameter en kernsterkte:Een grotere diameter verbetert de knikweerstand en stijfheid, wat van belang is bij grote overspanningen en zware belastingen.
• Niet-ondersteunde lengte en risico op zweepslag:Lange schroeven bij een hoog toerental kunnen gaan kloppen. Als je snelheid op een lange lengte nodig hebt, heb je dat misschien nodig tussensteun, andere eindlageropstellingen of een andere bewegingsoplossing.
• Inschakelduur:Intermitterende aanpassing (hier en daar een paar seconden) is heel anders dan continue beweging. Continu gebruik vereist een beter warmtebeheer en een betere slijtagestrategie.
• Omgeving:Stof, koelvloeistof, schoonmaakmiddelen en corrosie buitenshuis verschuiven de beste keuze naar afgedichte bescherming, roestvrijstalen materialen of polymeermoeren.

Snelle selectiematrix

Gebruik deze tabel als uitgangspunt bij het kiezen van eenTrapeziumvormige schroefconfiguratie. Het is geen vervanging voor technische berekeningen, maar het zal je uit de meest voorkomende valkuilen houden.

Notensoorten en materialen die er echt toe doen

De schroef krijgt de aandacht, maar de moer bepaalt vaak de levensduur en het gevoel. Voor eenTrapeziumvormige schroefmontage heeft de moerkeuze invloed op: wrijving, geluid, speling, tolerantie voor vervuiling en hoe vergevingsgezind het systeem is bij verkeerde uitlijning.

• Bronzen noten:Een klassieke keuze voor draagvermogen en voorspelbare slijtage. Geweldig als je kunt smeren en vuil onder controle kunt houden.
• Stalen moeren:Sterk, maar kan minder vergevingsgezind zijn en vereist mogelijk zorgvuldige smering en oppervlakteparing om vreten te voorkomen.
• Technische kunststoffen (nylon, POM, PEEK, composieten):Vaak stiller en kan draaien met minimale smering. Het juiste polymeer kan zware omstandigheden aan; het verkeerde polymeer kan onder belasting kruipen of door hitte zacht worden.

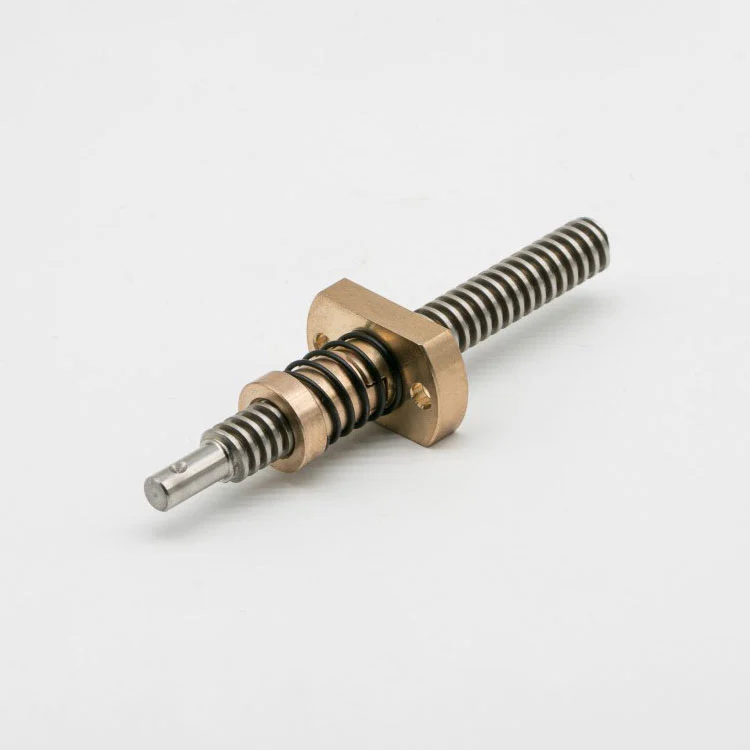

• Anti-spelingmoeren:Ontworpen om de speling te verkleinen en richtingsveranderingen te verbeteren. Ideaal wanneer positionering van meer belang is dan een ultralaag koppel.

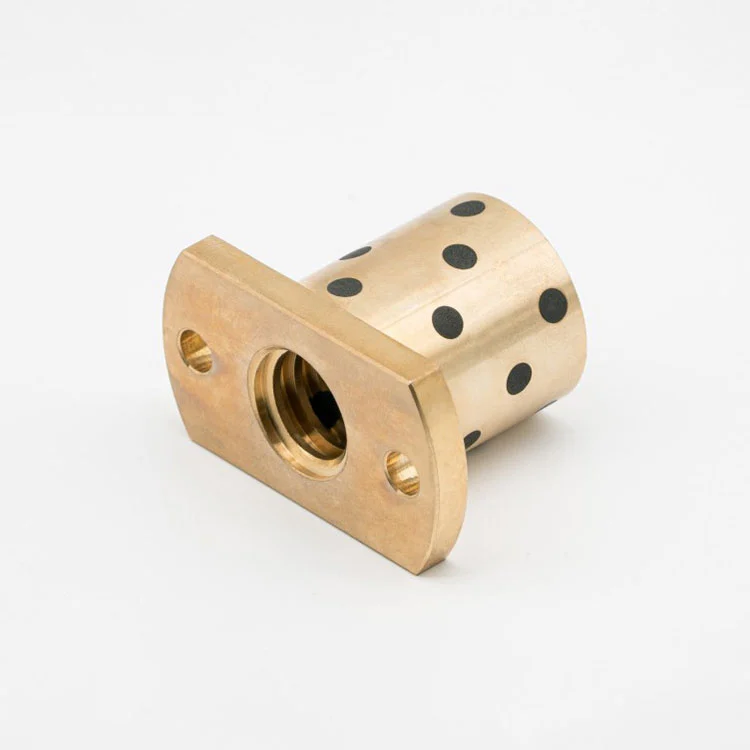

• Olievrije / zelfsmerende moeren:Handig als smering onpraktisch, ongewenst of gemakkelijk weg te wassen is.

Integratiechecklist: steunen, uitlijning, smering

Zelfs de besteTrapeziumvormige schroefzal teleurstellen als het omringende ontwerp onzorgvuldig is. Deze integratiepunten zijn waar veel projecten plaatsvinden stilletjes mislukken tijdens het opschalen van prototype naar productie.

• Ondersteuningsstrategie beëindigen:Definieer welk uiteinde vast is en welk uiteinde zweeft. De lagerkeuze heeft invloed op de axiale speling, stijfheid en geluid.
• Uitlijning en montage:Een verkeerde uitlijning verhoogt de wrijving en slijtage dramatisch. Gebruik de juiste behuizingen, bewerkingsreferenties, en vermijd dat u de moer tijdens de montage op zijn plaats duwt.
• Smeerplan:Beslis vroeg: vet, olie, drooglopend polymeer of afgedichte aanpak. ‘We voegen later smering toe’ wordt meestal "We hebben geen ruimte ontworpen voor smering."
• Bescherming tegen besmetting:Balgen, afdekkingen, afstrijkers en plaatsing uit de buurt van spanen en stof kunnen de levensduur verlengen.
• Thermisch gedrag:Hogere inschakelduur genereert warmte. Warmte verandert de speling, verhoogt de slijtage en kan sommige polymeren zachter maken.
• Verificatie van achterwaarts rijden:Als ‘moet vasthouden als de stroom is uitgeschakeld’ een vereiste is, valideer dit dan met echte belastingen en echte trillingen.

Kwaliteitsvragen die u moet stellen voordat u koopt

Als u eenTrapeziumvormige schroefis de slimste zet het stellen van vragen waaruit de procesbeheersing blijkt. Prijs is makkelijk te vergelijken; consistentie is dat niet. Deze vragen beschermen je tegen onaangename verrassingen.

• Welke toleranties kunt u hanteren op het gebied van de nauwkeurigheid, rechtheid en draadvorm van de draad?Vraag naar de standaard- en optionele kwaliteiten van de leverancier.
• Gewalst of gemalen?En wat is de inspectiemethode per batch?
• Welke materiaalparen raden jullie aan voor mijn belasting, snelheid en omgeving?Een goede leverancier zal vragen stellen over de duty-cycle en vervuiling.
• Hoe beheers je de terugslag?Standaardspeling, selecteerbare pasvormen of anti-spelingontwerpen.
• Welke oppervlaktebehandelingen zijn er beschikbaar?Vooral als corrosie of slijtage een probleem vormen.
• Kunt u schroef-en-moerconstructies als paar leveren?Matching vermindert de variabiliteit en bespaart tijd voor foutopsporing.
• Wat heb je van mij nodig om correct te citeren?Vereisten voor tekeningen, slag, belasting, snelheid, montage en “vasthoudpositie”.

Waar Suzhou Maitu Screw Rod Manufacturing Co., Ltd. kan helpen

Als u op zoek bent naar een leverancier die zowel standaard- als maatwerkconfiguraties kan ondersteunen,Suzhou Maitu Schroefstang Manufacturing Co., Ltd.richt zich op trapeziumvormige spindeloplossingen voor gebruiksscenario's voor lineaire beweging en automatisering, inclusief opties zoals multi-start-stijlen, gepaarde schroef-en-moer aanbod, en meerdere routes voor notenmateriaal (bijvoorbeeld op polymeer gebaseerde keuzes en anti-backlash-benaderingen).

In de praktijk betekent dit dat je de inkoop op een schonere manier kunt benaderen: in plaats van een schroef uit een catalogus te kiezen en te hopen dat de moer zich gedraagt, kun je specificeren prestatiedoelen en ontvang een aanbevolen koppeling. Dit is vooral handig als uw beperkingen onder meer ‘geen smering’, ‘verminderde speling’, ‘speciaal brons’ of ‘technische kunststoffen’, of wanneer uw project herhaaldelijk moet worden aangepast in verschillende varianten.
