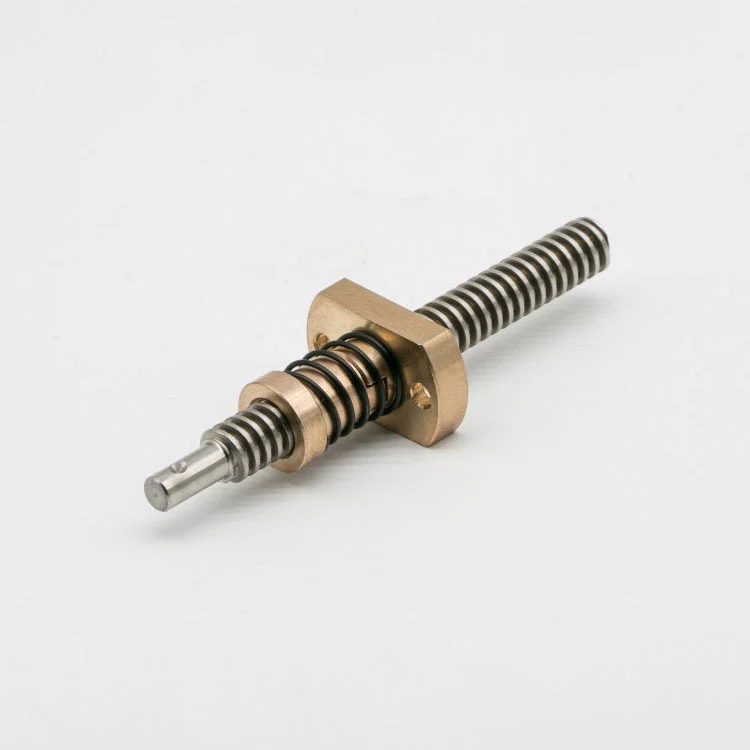

Veerbelaste anti-spelingsmoer voor CNC-machine

Als professionele fabrikant die zich richt op precisie-trapeziumvormige schroeven en moeren, biedt Maitu hoogwaardige veerbelaste anti-spelingsmoer voor CNC-machines, speciaal ontworpen om de verloren-bewegingsfout op te lossen die wordt veroorzaakt door speling in standaard trapeziumvormige moeren tijdens bidirectionele bewegingen van de CNC-machine. Afhankelijk van de specifieke modellen van uw CNC-machines, belastingsvereisten, werktemperatuur en positionele nauwkeurigheidseisen, kunnen we belangrijke parameters aanpassen, zoals draadspecificatie (30 graden trapeziumvormig of 29 graden ACME), moerstructuur, veervoorspanning, flensontwerp en materiaalkeuze. Het innovatieve, veerbelaste ontwerp oefent voortdurend een consistente voorspanning uit, waarbij gedurende de hele levensduur geen axiale speling wordt gehandhaafd, en voldoet aan de uiterst nauwkeurige transmissiebehoeften van CNC-bewerkingsmachines zonder een overmatig koppel te verhogen.

Producttechnische specificaties

Opmerking: * geeft speciale specificaties aan, die kunnen worden aangepast aan het model, de belastingsvereisten en de vereisten voor positionele nauwkeurigheid van uw CNC-machines.

Kernvoordelen voor CNC-machinetoepassingen

1. Eliminatie van dynamische speling door veerwerking: maakt gebruik van een geavanceerd veerbelast compensatiemechanisme, dat voortdurend een consistente voorspanning uitoefent om axiale speling te elimineren (0,1 mm - 0,3 mm inherent aan standaardmoeren), waardoor er gedurende de hele levensduur geen speling wordt gegarandeerd en verloren bewegingsfouten in bidirectionele voedingsbewegingen van CNC-machines effectief worden vermeden, waardoor de bewerkingsprecisie wordt verbeterd.

2. Vakkundig gekalibreerde koppelbalans: Na meer dan 12 jaar R&D-optimalisatie is de voorspanning precies afgesteld om de eliminatie van speling en een laag aandrijfkoppel in evenwicht te brengen, waardoor een hoge responsiviteit van de CNC-machinetoevoermechanismen wordt gegarandeerd zonder overmatige koppeltoename of versnelde slijtage, waardoor de noodzaak voor overmaatse motoren wordt vermeden.

3. CNC-specifieke slijtvastheid: Gemaakt van slijtvaste bronslegeringen of zelfsmerende technische kunststoffen (PEEK/POM), gecombineerd met nauwkeurig gewalste schroefdraden, bereikt de oppervlaktehardheid HRC 50-55, waardoor de slijtage met 50% wordt verminderd in vergelijking met gewone spelingsvrije moeren, die zich aanpassen aan langdurig hoogfrequent gebruik van CNC-machines.

4. Hoog aanpassingsvermogen aan CNC-werkomstandigheden: het kan stabiel werken in het temperatuurbereik van -20 ℃ tot 280 ℃, en is bestand tegen de impact van snijvloeistof en metaalchips in CNC-bewerkingsomgevingen, waardoor een stabiele transmissie en positioneringsnauwkeurigheid wordt gegarandeerd, zelfs in zware werkomstandigheden.

Belangrijkste prestatieparameters

1. Materiaalopties: Verkrijgbaar in hoogwaardige bronslegering (hoog draagvermogen, uitstekende warmteafvoer) en zelfsmerende technische kunststoffen (PEEK/POM, lichtgewicht, corrosiebestendig), passend bij verschillende CNC-bewerkingsomgevingen en belastingsvereisten.

2. Positienauwkeurigheid: draadprecisie bereikt ISO 4-niveau, pitchfout is minder dan ± 0,003 mm, speling wordt gecontroleerd binnen 0,01 mm, wat voldoet aan de uiterst nauwkeurige positioneringsbehoeften van CNC-frees-, draai- en graveermachines.

3. Slijtvastheid en stabiliteit: na een speciale oppervlakteversterkende behandeling heeft de veerbelaste anti-spelingsmoer voor CNC-machine een uitstekende slijtvastheid en structurele stabiliteit en kan hij stabiele prestaties behouden bij langdurig hoogfrequent gebruik van CNC-machines zonder vervorming of falen.

4. Instelbaarheid van de voorbelasting: Uitgerust met een instelbaar voorbelastingssysteem, kan de voorbelastingsspanning nauwkeurig worden afgesteld op basis van de specifieke belasting- en nauwkeurigheidsvereisten van CNC-machines, waardoor optimale prestaties in verschillende toepassingsscenario's worden gegarandeerd.

Onze voordelen bij de productie van CNC-precisiecomponenten

1. CNC-specifieke R&D-sterkte: Ons R&D-team heeft 10 technische ingenieurs met meer dan 10 jaar ervaring in precisietransmissiecomponenten, waarbij de nadruk ligt op het oplossen van de speling- en precisieproblemen van moeren in CNC-machinetoepassingen, en het beheersen van kerntechnologieën zoals veerbelaste kalibratie van de voorspanning.

2. Strenge productiecontrole: uitgerust met 10 professionele productielijnen, waaronder geavanceerde draadwalsmachines en uiterst nauwkeurige CNC-draaibanken, en een speciale precisietestworkshop. Elke veerbelaste anti-spelingsmoer voor CNC-machines ondergaat een koppelconsistentietest en spelingsdetectie voordat hij de fabriek verlaat om de productkwalificatie te garanderen.

3. Rijke aanpassingservaring: we hebben meer dan 16.000 soorten precisietransmissiecomponenten geproduceerd en hebben een rijke aanpassingservaring voor CNC-machinespecifieke moeren, die kunnen worden aangepast volgens CNC-machinemodellen, draadtypen (30 graden trapeziumvormig / 29 graden ACME) en nauwkeurigheidsvereisten.

4. Certificering van beroepskwalificaties: we zijn geslaagd voor de ISO 9001-certificering van het kwaliteitsmanagementsysteem, beschikken over een portfolio aan patenten, en onze producten zijn erkend door meer dan 5.000 binnenlandse en buitenlandse klanten, waaronder veel fabrikanten van CNC-machines.

One-Stop maatwerk en service

1. Professioneel vraagadvies: ons technisch team biedt één-op-één advies over de aanpassing van de CNC-machine, begrijpt het model, de belasting, de positionele nauwkeurigheid en de werkomgeving van uw CNC-machines diepgaand en biedt gerichte productoplossingen.

2. Ondersteuning van het aanpassingsproces: voor CNC-machinespecifieke aanpassingen bieden wij 2D/3D-tekeningontwerp, proefproductie van monsters, precisietests en andere one-stop-services, zodat het product volledig aansluit bij de invoer- en positioneringsmechanismen van uw CNC-machine.

3. Professionele verpakking en transport: producten zijn verpakt in vochtdichte, stofdichte en anti-botsingsverpakkingen, waardoor schade en verontreiniging tijdens transport worden vermeden en ervoor wordt gezorgd dat de productprestaties niet worden beïnvloed.

4. Efficiënte leveringsgarantie: Standaardmodellen geschikt voor gangbare CNC-machines zijn op voorraad, met een levertijd van 3-7 werkdagen; op maat gemaakte producten worden binnen 10-18 werkdagen geleverd, met professionele logistiek om een ​​tijdige aankomst te garanderen.

5. Technische ondersteuning na verkoop: Bied een kwaliteitsgarantieperiode van 24 maanden en stuur professionele technici om on-site installatie-, foutopsporings- en onderhoudsbegeleiding te bieden voor bulkbestellingen, waardoor uw gebruiksproblemen op tijd worden opgelost.

Gids voor gebruik en onderhoud van CNC-machines

1. Reinigingsspecificaties: Gebruik voor de installatie zeer zuivere alcohol en een pluisvrije, schone doek om de veerbelaste anti-spelingsmoer voor het oppervlak en het veermechanisme van de CNC-machine af te vegen. Gebruik geen gewone schoonmaakmiddelen of water, om de voorbelastingsprestaties en de nauwkeurigheid van de draadaangrijping niet te beïnvloeden.

2. Regelmatige inspectie en onderhoud: Het wordt aanbevolen om de voorspanning, de draadaangrijpingsstatus en de slijtagegraad elke 6 maanden te controleren (afhankelijk van de frequentie van het gebruik van de CNC-machine). Als er een afwijking is, pas dan de voorspanning aan of vervang het product op tijd om te voorkomen dat de bewerkingsprecisie wordt beïnvloed.

3. Opslagvereisten: opslaan in een schone, droge omgeving met een lage luchtvochtigheid (temperatuur 10-20 ℃, vochtigheid ≤30%), vermijd contact met snijvloeistof, metaalspanen en corrosieve stoffen en voorkom dat het veermechanisme gaat roesten of defect raakt.

4. Voorzorgsmaatregelen bij installatie: installeer in een schone omgeving, draag tijdens de installatie stofvrije handschoenen, zorg voor een nauwkeurige uitlijning met de CNC-machineschroef, vermijd geforceerde installatie en voorkom schade aan het veermechanisme en de draadstructuur.

Typische toepassingsgebieden

1. CNC-freesmachines: gebruikt in de toevoer- en positioneringsmechanismen van verticale en horizontale CNC-freesmachines, waardoor een uiterst nauwkeurige beweging van de werkbank en de spil wordt gegarandeerd, waardoor de oppervlaktekwaliteit en de maatnauwkeurigheid van de bewerkte onderdelen worden verbeterd.

2. CNC-draaimachines: toepasbaar op het gereedschapssteunmechanisme van CNC-draaibanken, waardoor speling bij bidirectionele bewegingen wordt geëlimineerd, een stabiele en nauwkeurige gereedschapstoevoer wordt gegarandeerd en bewerkingsfouten worden verminderd.

3. CNC-graveermachines: gebruikt in de X/Y/Z-astransmissiemechanismen van CNC-graveermachines, waardoor een hoge positionele herhaalbaarheid wordt gegarandeerd, aangepast aan fijne graveer- en snijbehoeften, en de graveerprecisie en efficiëntie worden verbeterd.

4. Andere CNC-apparatuur: geschikt voor CNC-boormachines, CNC-slijpmachines en andere precisie-CNC-apparatuur, die betrouwbare anti-spelingstransmissieondersteuning biedt voor verschillende lineaire bewegingsmechanismen.

Veelgestelde vragen en antwoorden

1. Hoe verbetert de veerbelaste anti-spelingsmoer de bewerkingsprecisie van CNC-machines?

Ons product maakt gebruik van een veerbelast mechanisme om de inherente axiale speling (0,1 mm - 0,3 mm) van standaardmoeren te elimineren, waardoor verloren bewegingsfouten in bidirectionele voedingsbewegingen van CNC-machines worden vermeden en ervoor wordt gezorgd dat de positionele nauwkeurigheid en herhaalbaarheid voldoen aan de hoge precisie bewerkingsvereisten van CNC-apparatuur.

2. Kan de voorspanning van het product worden aangepast aan verschillende CNC-machinemodellen?

Ja, we bieden een aanpasbaar voorspanningssysteem en ons engineeringteam kan de voorspanning nauwkeurig afstemmen op basis van de specifieke belasting, nauwkeurigheidseisen en het model van uw CNC-machine, waardoor optimale prestaties worden gegarandeerd.

3. Welk materiaal is geschikter voor mijn CNC-machine: brons of PEEK?

Bronslegering is geschikt voor zwaarbelaste CNC-machines (zoals CNC-freesmachines) vanwege het hoge draagvermogen en de uitstekende warmteafvoer; PEEK is geschikt voor CNC-machines in de voedingsmiddelen-, medische- of halfgeleiderindustrie vanwege de zelfsmerende, lichtgewicht en corrosiebestendige eigenschappen.

4. Wat is de levensduur van het product bij langdurig gebruik van de CNC-machine?

Bij normaal gebruik en regelmatig onderhoud bedraagt ​​de levensduur van het product meer dan 5 jaar, wat 50% langer is dan die van gewone spelingsmoeren, wat zich aanpast aan de langdurige hoogfrequente werkingsbehoeften van CNC-machines.

5. Verstrekt u nauwkeurige testrapporten voor het product?

Ja, we kunnen spelingsdetectierapporten, testrapporten voor koppelconsistentie en testrapporten voor draadprecisie leveren om te voldoen aan de auditvereisten van de productie en kwaliteitscontrole van uw CNC-machine.

6. Hoe kan ik het probleem oplossen als het product tijdens gebruik overmatige speling vertoont?

Ons technische team biedt on-site detectie- en foutopsporingsdiensten voor de veerbelaste anti-spelingsmoer voor CNC-machines, past de voorspanning aan of controleert de slijtagestatus, en zorgt voor gratis vervanging als er binnen de garantieperiode een productkwaliteitsprobleem is.
