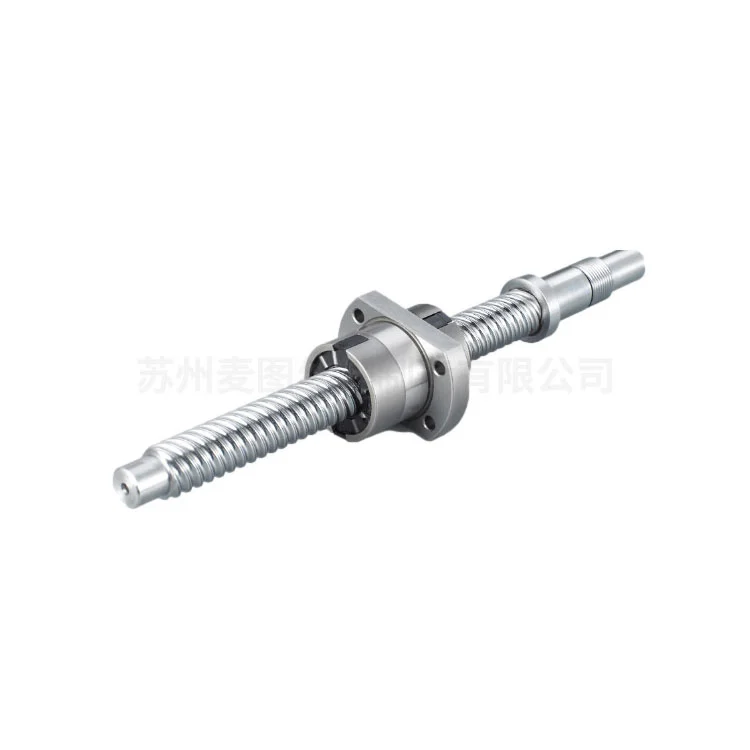

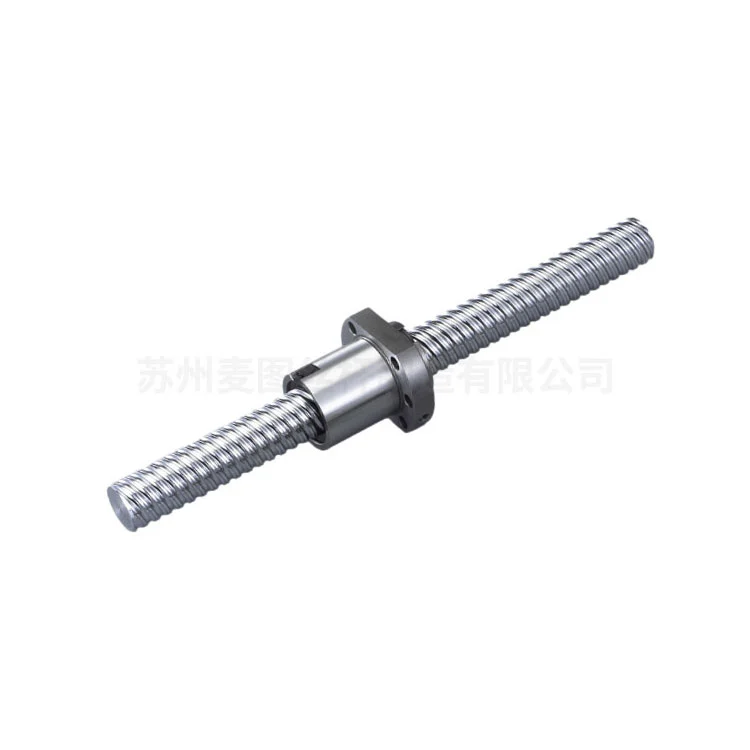

Standaard moergewalste kogelomloopspindel
Maitu is een professionele fabrikant van standaard moergerolde kogelomloopspindels. We beschikken over voldoende voorraad voor standaard kogelomloopspindels en moeren in verschillende vormen, geleidingsdraden en nauwkeurigheidsgraden. We streven ernaar hoogwaardige kogelomloopspindelproducten te produceren en hebben onze eigen complete toeleveringsketen gecreëerd. Welkom om ons te contacteren!
Deze standaard moergerolde kogelomloopspindel van Maitu is een mechanisch precisieonderdeel dat is ontworpen om rotatiebewegingen met uitzonderlijke efficiëntie en nauwkeurigheid om te zetten in lineaire beweging. Zoals gedefinieerd door technische principes, werken kogelomloopspindels op een rollend contactmechanisme. De recirculerende kogellagers kunnen de wrijving tussen de schroefas en de moer minimaliseren. Vergeleken met trapeziumvormige spindels biedt dit ontwerp een veel hogere mechanische efficiëntie (doorgaans meer dan 90%).
Technische kenmerken
1. De schroefdraad wordt gevormd door middel van een nauwkeurig koudwalsproces, en dit proces verbetert de oppervlaktehardheid en de continuïteit van de korrelstructuur, terwijl de kosteneffectiviteit behouden blijft voor productie van middelgrote tot grote volumes.
2. Ontworpen met een compact moerontwerp met kogelretourkanalen en deflectors, kunnen we zorgen voor een soepele recirculatie van lagerkogels onder verschillende belastingen en snelheden.
3. Optionele voorspanmechanismen (bijv. dubbele moer of offset-kabel) elimineren axiale speling. En ze maken ook nauwkeurige positionele herhaalbaarheid mogelijk.
Prestatievoordelen
Het koudwalsproces veroorzaakt drukrestspanningen op het schroefoppervlak, waardoor:
Vermoeiingslevensduur: Verbeterde duurzaamheid onder dynamische belastingen, met berekeningen van de geschatte levensduur volgens de L10-levensstandaard.
Stijfheid: Geoptimaliseerde stijfheid voor toepassingen die een hoge responsiviteit en minimale vervorming vereisen.
Soepele werking: Superieure oppervlakteafwerking (typisch Ra ≤ 0,4 μm) vermindert trillingen en geluid.
Materiaalspecificaties
| Schroefas: | Koolstofstaal met hoog koolstofgehalte (SCM435/SNCM220), doorgehard tot HRC 58-62. |
| Moerbehuizing: | Gelegeerd staal met zwarte oxide- of zink-nikkelcoating voor corrosiebestendigheid. |
| Ballen: | Chroomstaal klasse 100 (GCr15) met optionele keramische alternatieven voor hogesnelheidstoepassingen. |
Toepassingsindustrieën
CNC-bewerkingsmachines en industriële robotica
Lucht- en ruimtevaartbedieningssystemen
Medische beeldvorming en geautomatiseerde diagnostische apparatuur
Hantering en lithografie van halfgeleiderwafels
Assemblagelijnen voor accu's van elektrische voertuigen
Onze Maitu standaard moergerolde kogelomloopspindel heeft strenge tests op positionele nauwkeurigheid doorstaan. Daarom kunnen we ervoor zorgen dat we voldoen aan de industriële precisiekwaliteiten (C3-C7). Door de efficiëntie van gerolde schroefdraad te combineren met de prestaties van kogelomloopspindels, levert dit product een optimale oplossing voor automatiseringsindustrieën waar precisie, lange levensduur en totale eigendomskosten gevoelig zijn.
Productieparameters
| Type | Precisiekwaliteit | Richting | Begin | Code | Moertype | Beperkte lengte | ||
| d | Leiding | Kralen Da | Rechts/links | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Ik, U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Waarom voor ons kiezen?
Duurzaamheid van industriële kwaliteit (HRC 58-62):
Onze standaard moergerolde kogelomloopspindels zijn gemaakt van SCM435/SNCM220 chroomstaal met hoog koolstofgehalte, doorgehard om een oppervlaktehardheid van HRC 58-62 te bereiken. Dit zorgt voor uitzonderlijke slijtvastheid en handhaaft de precisiekwaliteiten C3-C7 gedurende een langere levensduur, zelfs in omgevingen met een hoge belasting, zoals CNC-bewerking of EV-batterijlijnen.
Geoptimaliseerde kosten-prestatieverhouding:
Door gebruik te maken van een geavanceerd koudwalsproces bieden wij een kosteneffectief alternatief voor grondschroeven zonder dat dit ten koste gaat van de mechanische efficiëntie. Met een mechanisch rendement van ≥ 90% en oppervlakteafwerkingen van Ra ≤ 0,4 μm bieden onze gewalste kogelomloopspindels de soepele beweging die nodig is voor medische en halfgeleidertoepassingen tegen een fractie van de kosten van slijpen.
Schaalbare expertise op het gebied van productie en maatwerk:
Met 10 gespecialiseerde productielijnen en een geschiedenis van ontwikkeling van meer dan 16.000 schroeftypen blinkt Maitu uit in zowel gestandaardiseerde runs in grote volumes als complexe OEM-aanpassingen. Ons zelfontwikkelde ERP-trackingsysteem zorgt ervoor dat elke aanvraag voor aangepaste lead-, diameter- of eindbewerking wordt uitgevoerd met nul-defect nauwkeurigheid.
Geverifieerde kwaliteitsnaleving en wereldwijd bereik:
Als ISO 9001-gecertificeerde fabrikant met meer dan 12 jaar exportervaring hebben we meer dan 5.000 klanten wereldwijd bediend. Onze strategische locaties in Suzhou en Dongguan stellen ons in staat gebruik te maken van een volwassen toeleveringsketen, waardoor we ervoor kunnen zorgen dat we hoogwaardige transmissiecomponenten leveren die voldoen aan de internationale ISO 3408- en JIS B1192-normen.
Referentie kogelomloopmoer
Voor meer details en andere notensoorten kunt u contact met ons opnemen.
Veelgestelde vragen: belangrijkste technische problemen
1. Welke invloed heeft het koudwalsproces op de levensduur van Maitu kogelomloopspindels?
Ons precisie-koudwalsproces doet meer dan alleen het vormen van draden; het veroorzaakt drukrestspanningen op het schroefoppervlak en handhaaft de continuïteit van de korrelstructuur. Dit verbetert de vermoeiingssterkte aanzienlijk in vergelijking met gesneden schroefdraad, waardoor onze producten onder dynamische belasting kunnen voldoen aan de L10-levensnormen of deze zelfs overtreffen, wat zich vertaalt in minder vervangingen en lagere TCO (Total Cost of Ownership) voor de eindgebruiker.
2. Kan Maitu gespecialiseerde oppervlaktebehandelingen leveren voor corrosieve of cleanroomomgevingen?
Absoluut. We bieden verschillende coatings voor de moerbehuizing, waaronder zwarte oxide- en zink-nikkel-plating, om de corrosieweerstand te verbeteren. Voor hogesnelheids- of gevoelige omgevingen (zoals het hanteren van halfgeleiders) leveren we ook optionele keramische kogellagers om de thermische uitzetting te verminderen en de noodzaak van traditionele smering, die vervuiling zou kunnen veroorzaken, te elimineren.
3. Welke precisiekwaliteiten worden gegarandeerd voor uw standaard gewalste moerserie?
Onze standaard moergerolde kogelomloopspindels behalen doorgaans de kwaliteiten C7 en C5, met de mogelijkheid om C3 te bereiken voor specifieke toepassingen met hoge precisie. Elke batch ondergaat strenge tests op positionele nauwkeurigheid en axiale speling. Als uw toepassing geen speling vereist, kunnen we voorbelastingsmechanismen (zoals offset-kabels) integreren om maximale stijfheid te garanderen.
4. Hoe gaat Maitu om met de technische validatie van aangepaste OEM-tekeningen?
Elk maatwerkproject begint met een technische audit door ons 10-koppige engineeringteam. We beoordelen uw CAD-tekeningen op concentriciteit, compatibiliteit van draadprofielen en materiaalgeschiktheid (bijvoorbeeld PEEK of roestvrij staal voor specifieke industrieën). We zorgen voor een formele bevestiging en delen vaak productievideo's tijdens de productiefase om ervoor te zorgen dat het eindproduct perfect aansluit bij uw ontwerpspecificaties.
