Hoe kan een precisiekogelomloopspindel positioneringsfouten en uitvaltijd in bewegingssystemen oplossen?

Artikel Samenvatting

A Precisie kogelomloopspindel is vaak het verschil tussen een bewegingssysteem dat “meestal werkt” en een bewegingssysteem dat de hele dag tolerantie vasthoudt. Als u te maken heeft met speling, inconsistente herhaalbaarheid, luidruchtige verplaatsingen, onverwachte hitte of voortijdige lagerstoringen, is de hoofdoorzaak vaak een discrepantie tussen de nauwkeurigheidsklasse van de schroef, de voorspanning, de smeerstrategie en de belastingen in de praktijk. In dit artikel worden de meest voorkomende pijnpunten van kopers op een rij gezet, wordt het selectieproces in eenvoudige technische termen uitgelegd en worden installatie- en onderhoudspraktijken aangeboden die de nauwkeurigheid op de lange termijn beschermen, zodat u uitval kunt verminderen, de cyclustijd kunt stabiliseren en kunt stoppen met het najagen van mysterieuze driften.

Inhoudsopgave

• Overzicht
• Wat een precisiekogelomloopspindel werkelijk doet
• Pijnpunten van klanten en de echte oplossingen
• Selectiechecklist voor een betere aankoopbeslissing
• Tabel: Kogelomloopspindel versus draadspindel versus riemaandrijving
• Installatiepraktijken die de nauwkeurigheid beschermen
• Handleiding voor onderhoud en probleemoplossing
• Wat u uw leverancier moet vragen voordat u koopt
• Veelgestelde vragen

Overzicht

1. Definieer wat een precisiekogelomloopspindel is en waarom deze de bewegingscontrole verbetert.
2. Verbind veel voorkomende operationele problemen met de ontwerpkeuzes die deze veroorzaken.
3. Zorg voor een praktische selectiechecklist (nauwkeurigheid, voorsprong, voorbelasting, belasting, snelheid, omgeving).
4. Vergelijk aandrijfopties met een eenvoudige tabel voor snelle besluitvorming.
5. Deel installatie- en uitlijningstips die voortijdige uitval voorkomen.
6. Bied een onderhoudsroutine en patronen voor probleemoplossing aan.
7. Maak een lijst van vragen van leveranciers waaruit echte productie- en inspectiemogelijkheden blijken.
8. Beantwoord veelgestelde vragen van kopers en sluit af met een duidelijke volgende stap om ondersteuning te krijgen.

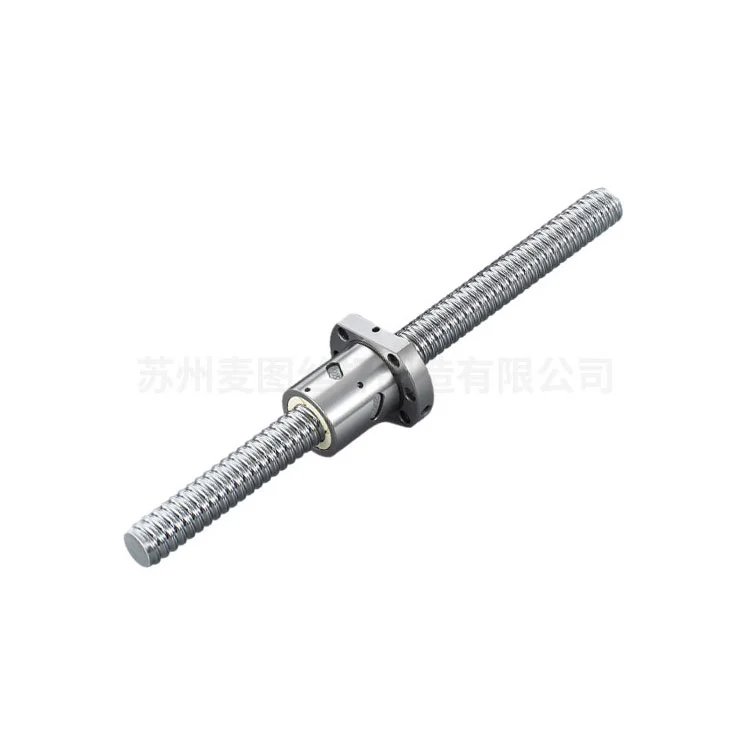

Wat een precisiekogelomloopspindel werkelijk doet

Een kogelomloopspindel zet een roterende beweging om in een lineaire beweging door kogellagers tussen een schroefas en een moer te rollen. Het sleutelwoord isrollend: vergeleken met schuifmechanismen levert rolcontact doorgaans een hogere efficiëntie, minder stick-slip en een consistentere beweging bij lage snelheden op. APrecisie kogelomloopspindelgaat verder door het controleren van de nauwkeurigheid van de geleidingsdraad, de slingering, de oppervlakteafwerking en de interne geometrie, zodat de as een strakkere positionering en herhaalbaarheid kan behouden onder realistische belastingen.

Praktisch gezien kiezen kopers voor precisiekogelomloopspindels wanneer ze een of meer van de volgende zaken nodig hebben:

• Stabiele herhaalbaarheidvoor CNC, robotica, halfgeleiderhantering en inspectieapparatuur
• Hoge stijfheidom doorbuiging en trillingen tijdens het snijden of snel positioneren te verminderen
• Lage spelingvoor contouren, interpolatie en frequente omkeerbewegingen
• Voorspelbaar levenmet de juiste smering, afdichtingen en verontreinigingscontrole

Maar de ‘beste’ kogelomloopspindel is niet de duurste; het is degene waarvan de nauwkeurigheidsklasse, het voorbelastingsniveau, het moerontwerp en de beschermingskenmerken overeenkomen met uw werkcyclus en omgeving. De meeste teleurstellingen komen voort uit een te vereenvoudiging van de selectie tot alleen ‘diameter en lood’.

Pijnpunten van klanten en de echte oplossingen

Pijnpunt 1: Terugslag komt tot uiting in de vorm van overshoot, gebabbel of een slechte oppervlakteafwerking.

Speling is de verloren beweging wanneer de richting verandert, vaak gevoeld als een “dode band” in de as. Bij kogelomloopspindels wordt de speling doorgaans gecontroleerd met voorbelasting (het verwijderen van de interne speling) en een zorgvuldige afstemming tussen de moer en de schroef. Als uw applicatie vaak van richting verandert (denk aan tikken, pocketing, pick-and-place of scannen), wordt de keuze voor vooraf laden centraal.

• Wat helpt:Correct voorspanningsniveau, stijve montage en gezonde steunlagers
• Wat doet pijn:Ondervoorbelasting voor zware omkerende belastingen, of overvoorbelasting voor hoge snelheid (warmtegroei)

Pijnpunt 2: Positiedrift neemt toe na de warming-up.

Thermische groei is reëel. Voorgeladen assemblages veroorzaken meer wrijving, en wrijving veroorzaakt hitte. Als de temperatuur langs de as ongelijkmatig stijgt, verandert de effectieve lengte en ‘beweegt’ je nulpunt. Dit is de reden waarom een ​​kogelomloopspindel die in korte tests accuraat lijkt, tijdens een volledige dienst kan teleurstellen.

• Wat helpt:Evenwichtige voorspanning, stabiele smering, passende snelheidslimieten en thermische compensatie waar mogelijk onder controle
• Wat doet pijn:Rijden in de buurt van de kritische snelheid, slechte smering of vervuiling die wrijving veroorzaakt

Pijnpunt 3: Onverwacht geluid, trillingen of “korrelige” verplaatsingen.

Lawaai is vaak een symptoom en niet het probleem. Dit kan wijzen op vervuiling, beschadigde recirculatiecomponenten, onvoldoende smeerfilm, verkeerde uitlijning tussen moerbewegingen en geleiderails, of pekeling in steunlagers. Negeer het niet: ruis komt meestal eerder dan falen.

Pijnpunt 4: Korte levensduur en veelvuldig onderhoud.

Vroege storingen zijn meestal terug te voeren op een van de volgende vier problemen: onjuiste belastingberekening (vooral dynamische belastingen), onjuiste uitlijning van de installatie, slechte bescherming tegen spanen/stof of inconsistente smering. Het goede nieuws is dat voor elk probleem een ​​praktische oplossing bestaat: als het probleem vóór de aanschaf wordt aangepakt, en niet nadat het is afgebroken.

Pijnpunt 5: Leveranciersspecificaties lijken op elkaar, maar de werkelijke prestaties variëren.

Twee kogelomloopspindels kunnen dezelfde diameter, spoed en aangegeven nauwkeurigheidsgraad hebben, maar toch verschillend presteren vanwege de slijpkwaliteit, de consistentie van de warmtebehandeling, het sorteren van de moerkogels en de inspectiediscipline. Als uw proces gevoelig is (nauwe tolerantie, hoge doorvoer, duur afval), moet u de capaciteiten van de leverancier evalueren, en niet alleen de catalogusregel.

Selectiechecklist voor een betere aankoopbeslissing

Gebruik de onderstaande checklist om uw vereisten op één lijn te brengen met een schroef die daadwerkelijk standhoudt tijdens de productie. Als u dit aan een leverancier overhandigt, vermindert dit ook het heen-en-weer-verkeer en voorkomt u “op gok gebaseerde” offertes.

• Nauwkeurigheidsbehoefte definiëren:Streeft u naar absolute positioneringsnauwkeurigheid, herhaalbaarheid of beide? Herhaalbaarheid kan soms worden bereikt met een lagere afleidingsnauwkeurigheid als uw systeem altijd vanuit één richting nadert, maar het omkeren van cycli vereist meer controle.
• Kies bewust voor lead:Een grotere voorsprong verhoogt de lineaire snelheid per motoromwenteling, maar verhoogt ook het vereiste koppel onder belasting en kan de resolutie verlagen, afhankelijk van de encoder en de overbrenging.
• Bevestig het belastingstype:Axiale belasting is duidelijk; vergeet de momentbelastingen als gevolg van offsetkrachten, vrijdragend gereedschap of een slechte uitlijning van de geleiding niet.
• Overweeg de duty-cycle:Continue beweging bij hoge snelheid vereist aandacht voor warmte, smering en kritische snelheid. Korte intermitterende cycli kunnen een hogere voorbelasting tolereren.
• Kies het voorbelastingsniveau:Lage speling versus lage hitte is een ruil. Bij snelle assen kan overmatige voorspanning een thermisch probleem worden; bij zware omkeerbelastingen wordt onvoldoende voorspanning een kwaliteitsprobleem.
• Milieu en bescherming:Spaanders, schurend stof, koelvloeistofnevel of spoelomstandigheden vereisen afdichtingen, balgen of beschermende afdekkingen. Cleanrooms hebben smeermiddelen met lage uitgassing en gecontroleerde afvalproductie nodig.
• Montage- en steunlagers:Uw kogelomloopspindel kan slechts zo goed presteren als de eindsteunen. Een onjuiste lageropstelling of een slechte stijfheid maskeert elke “precisie” waarvoor u heeft betaald.
• Smeerplan:Kies vet versus olie op basis van snelheid, temperatuur, reinheid en onderhoudstoegang. Geef vervolgens de aanvullingsmethode op (handmatig, gecentraliseerd, geautomatiseerd).

Als u een eenvoudig startpunt wilt, verzamel dan deze gegevens voordat u een offerte aanvraagt:

• Vereiste slaglengte en beperkingen van de installatielengte
• Nauwkeurigheid en herhaalbaarheid van doelpositionering
• Maximale lineaire snelheid en versnelling
• Typische en maximale axiale belasting (inclusief omkeerbelasting)
• Bedrijfsomgeving (spaanders, stof, koelvloeistof, schoon, hoge luchtvochtigheid, enz.)
• Gewenste smeermethode en onderhoudsinterval

Tabel: Kogelomloopspindel versus draadspindel versus riemaandrijving

Installatiepraktijken die de nauwkeurigheid beschermen

Veel kogelomloopspindels gaan verloren tijdens de installatie, niet tijdens het gebruik. Als u de precisie wilt waarvoor u heeft betaald, behandel de installatie dan als een gecontroleerd proces.

• Houd het schoon:Rollend contact heeft een hekel aan grit. Open de verpakking alleen als de as gereed is en bescherm de moer tijdens de montage tegen vuil.
• Voorkom verkeerde uitlijning:De schroefas moet parallel zijn aan de lineaire geleidingsas. Zelfs kleine hoekfouten kunnen een ongelijkmatige belasting in de moer veroorzaken en de levensduur verkorten.
• Gebruik de juiste eindsteunopstelling:Vast-ondersteunde of vast-vaste opstellingen veranderen de stijfheid en het thermische gedrag. Kies op basis van snelheid, slaglengte en nauwkeurigheidsbehoeften.
• Controle montagespanning:Vermijd het forceren van de schroef op zijn plaats. Als het ‘niet past’, is er iets niet goed uitgelijnd. Door het te forceren ontstaat er vaak buiging, die later zichtbaar wordt in de vorm van geluid en hitte.
• Controleer slingering en soepele verplaatsing:Draai de schroef langzaam een ​​volledige slag en controleer op krappe plekken voordat u hem inschakelt. Krappe plekken duiden vaak op uitlijningsproblemen.

Een praktische tip: als uw as vastloopt wanneer de geleidingen worden vastgedraaid, maakt u de geleidingsrailbevestigingen los, lijnt u de schroef- en moerwagen uit en draait u deze vervolgens in een gecontroleerde volgorde opnieuw aan. Dit verkleint de kans dat de vergadering zichzelf gaat bestrijden.

Handleiding voor onderhoud en probleemoplossing

A Precisie kogelomloopspindelis niet ‘installeren en vergeten’, maar het mag ook geen wekelijkse hoofdpijn worden. Een stabiele routine kan de levensduur dramatisch verlengen en de nauwkeurigheid behouden.

• Smeer op schema:Te weinig smering verhoogt de wrijving en slijtage; overmatige smering kan vuil aantrekken of met hoge snelheid kolkende hitte veroorzaken. Volg een consistent interval en hoeveelheid.
• Inspecteer afdichtingen en ruitenwissers:Als beschermende elementen falen, komt er snel vervuiling binnen. Vervang versleten ruitenwissers vroegtijdig – goedkope onderdelen, dure gevolgen.
• Luister naar verandering:Een nieuw geluid, nieuwe trillingen of stijgende motorstroom zijn vaak het eerste teken van vervuiling, verkeerde uitlijning of lagerproblemen.
• Baantemperatuur:Een merkbare stijging van de bedrijfstemperatuur kan duiden op problemen met de voorbelasting, defecte smering of overmatige snelheid/belasting.
• Controleer regelmatig de axiale speling:Toenemende speling duidt op slijtage of verlies van voorspanning. Door het vroegtijdig te vangen, kunt u secundaire schade voorkomen.

Veel voorkomende symptomen en waarschijnlijke oorzaken:

• Plotselinge ruwheid:binnendringen van vuil, beschadigde recirculatie, balbeschadiging
• Geleidelijk verlies aan nauwkeurigheid:slijtage, ontspanning van de voorspanning, thermische drift, losheid van de montage
• Stijgende motorstroom:verkeerde uitlijning, onvoldoende smering, weerstand van de afdichting, problemen met de voorspanning van de lagers
• Geluid bij bepaalde snelheden:resonantie, kritische snelheidsnabijheid, slijtage van steunlagers

Wat u uw leverancier moet vragen voordat u koopt

Als uw project gevoelig is voor tolerantie, uptime en reputatie, moet het gesprek met de leverancier verder gaan dan het citeren van een diameter en lead. U wilt vertrouwen in procescontrole, inspectie en after-salesondersteuning.

• Hoe wordt de nauwkeurigheid van leads geverifieerd?Vraag welke meetapparatuur wordt gebruikt en of er voor kritische orders inspectiegegevens kunnen worden aangeleverd.
• Welke warmtebehandeling en hardheidscontrole wordt toegepast?Consistentie is van belang voor de levensduur van slijtage en vermoeiing.
• Hoe wordt voorbelasting bereikt en gevalideerd?De stabiliteit van de voorbelasting heeft invloed op het speling- en temperatuurgedrag.
• Welke beschermingsopties zijn er?Afstrijkers, afdichtingen, balgen en oppervlaktebehandelingen moeten bij uw omgeving passen.
• Welke ondersteuning is beschikbaar voor maatvoering?Een leverancier die de belasting, snelheid en montagekeuzes kan controleren, helpt dure verkeerde specificaties te voorkomen.

Voor kopers die productiepartners evalueren: Suzhou Maitu Schroefstang Manufacturing Co., Ltd.ondersteunt precisiekogelomloopspindeloplossingen met een focus op praktische toepassingsmatching, waardoor klanten de asvereisten kunnen vertalen naar de juiste combinatie van nauwkeurigheid, voorspanning en bescherming, zodat het uiteindelijke systeem consistent presteert in echte productieomstandigheden.

Veelgestelde vragen

Vraag: Wat maakt een kogelomloopspindel “precisie” vergeleken met een standaard kogelomloopspindel?

Precisie verwijst doorgaans naar een strengere controle van de loodnauwkeurigheid, geometrie en loopconsistentie, ondersteund door strengere productiestappen en inspectie. Het resultaat is een voorspelbaardere positionering en herhaalbaarheid bij correcte installatie.

Vraag: Is een hogere voorspanning altijd beter voor de nauwkeurigheid?

Niet altijd. Een hogere voorspanning kan de speling verminderen en de stijfheid vergroten, maar verhoogt ook de wrijving en hitte, vooral bij hoge snelheden. De beste voorspanning is degene die voldoet aan uw nauwkeurigheids- en stijfheidsbehoeften zonder thermische problemen te veroorzaken of de levensduur te verkorten.

Vraag: Waarom verliest mijn as nauwkeurigheid nadat de machine een tijdje heeft gedraaid?

Thermische groei en smeermiddelgedrag zijn veelvoorkomende redenen. Naarmate de temperatuur stijgt, verandert de lengte van de schroef en kan deze van positie veranderen. Overmatige wrijving door overbelasting, vervuiling of slechte smering kan het effect versterken.

Vraag: Kan ik een kogelomloopspindel gebruiken in een vuile omgeving met spanen of stof?

Ja, maar u moet wel bescherming plannen: afdichtingen/wissers, afdekkingen en een smeringsbenadering die ervoor zorgt dat vuil niet in schuurpasta verandert. Onder zware omstandigheden is het beschermingsontwerp net zo belangrijk als de schroefspecificatie zelf.

Vraag: Welke informatie moet ik meesturen bij het aanvragen van een offerte?

Geef slaglengte, vereiste nauwkeurigheid en herhaalbaarheid, maximale snelheid en acceleratie, typische en piekbelastingen, omgevingsdetails, montageopstelling en smeervoorkeur op. Hierdoor kan de leverancier een configuratie aanbevelen die presteert in plaats van alleen maar ‘past’.

Volgende stappen

Als uw huidige as te kampen heeft met speling, hitte, drift of voortijdige slijtage, is er meestal geen sprake van ‘pech’; het is een mismatch in specificaties, installatie of omgeving die kan worden gecorrigeerd. Deel uw slag-, belasting-, snelheids- en nauwkeurigheidsdoelen, zodat u snel de juiste keuze kunt makenPrecisie kogelomloopspindelconfiguratie voor stabiele productieprestaties.

Klaar om te stoppen met het oplossen van problemen en tolerantie te blijven hanteren?Neem contact met ons opom uw toepassingsvereisten te bespreken en een aanbeveling te krijgen die past bij de werkelijke bedrijfscyclus van uw machine:neem contact met ons opvandaag nog en laten we een soepeler, betrouwbaarder bewegingssysteem bouwen.
