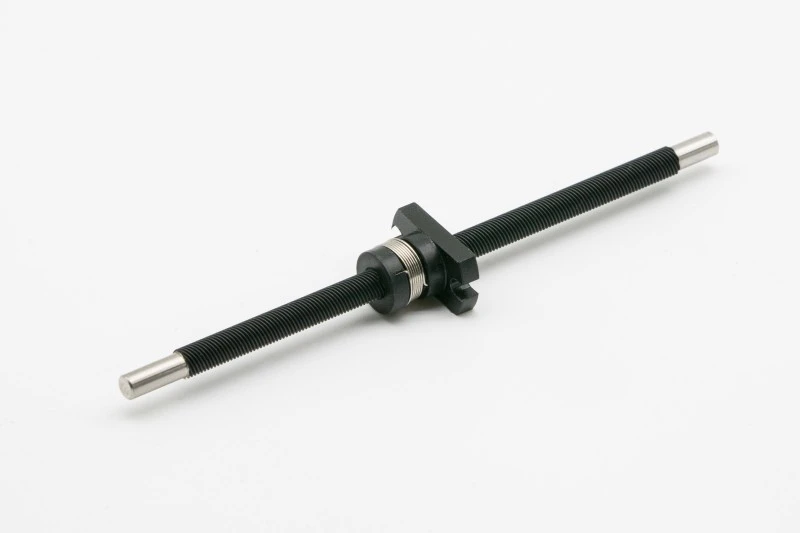

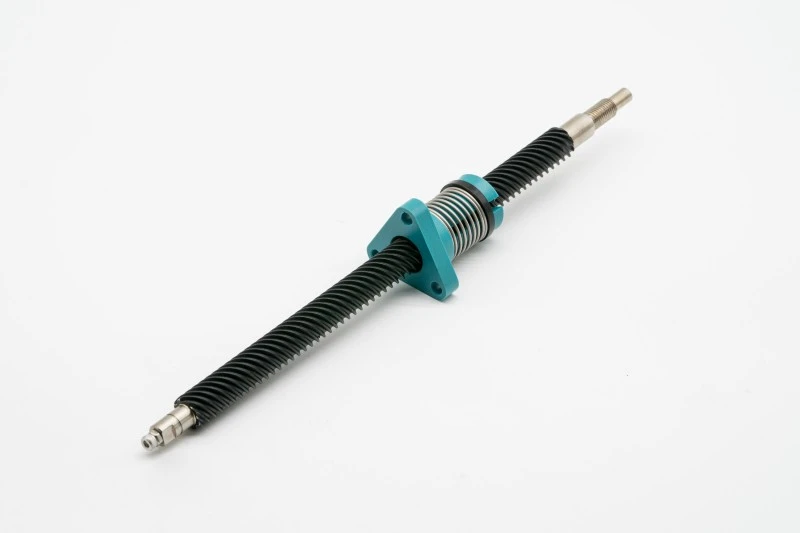

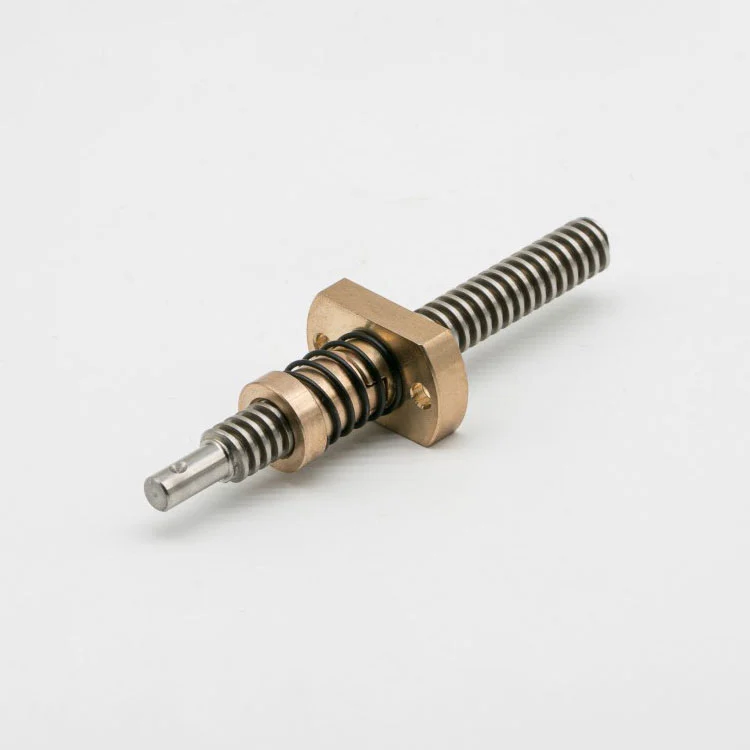

Trapeziumvormige anti-spelingsmoer

Kenmerken en voordelen

Een bepalend kenmerk van de trapeziummoer met anti-speling is het vermogen om gedurende de gehele levensduur een nul-axiale speling te handhaven. Dit wordt bereikt door innovatieve ontwerpkenmerken zoals veerbelaste mechanismen, configuraties met dubbele moeren of elastische elementen die continu slijtage en thermische variaties compenseren. Deze nauwkeurige eliminatie van speling is met name van cruciaal belang in toepassingen zoals CNC-machines, precisiepositioneringssystemen, 3D-printapparatuur en meetinstrumenten. Positienauwkeurigheid heeft immers rechtstreeks invloed op de operationele kwaliteit.

Hoewel de anti-backlash-functie voor precisie zorgt, introduceert het unieke technische overwegingen. Het voorbelastingsmechanisme moet zorgvuldig worden gekalibreerd om een ​​evenwicht te vinden tussen het elimineren van speling en het minimaliseren van extra wrijving. Onze anti-spelingsmoeren zijn ontworpen met verstelbare voorspanningssystemen die fijnafstelling mogelijk maken op basis van specifieke toepassingsvereisten, waardoor optimale prestaties worden gegarandeerd zonder overmatige koppeltoename of versnelde slijtage.

De strategische combinatie van een anti-backlash-ontwerp met de juiste materialen creëert dus een superieure motion control-oplossing. Wanneer vervaardigd uit slijtvaste bronslegeringen of technische kunststoffen en gecombineerd met nauwkeurig geslepen trapeziumvormige schroeven, vertoont de anti-spelingsmoer een uitzonderlijke positioneringsnauwkeurigheid terwijl de soepele werking behouden blijft. Voor veeleisende toepassingen gebruiken we zelfsmerende materialen of speciale oppervlaktebehandelingen om consistente prestaties gedurende de hele levensduur van de moer te garanderen.

Waarom kiezen voor de anti-backlash-oplossingen van Maitu voor uw precisiesystemen?

Bij nauwkeurige lineaire bewegingen is het elimineren van axiale speling het verschil tussen een goed presterend systeem en een falend systeem.

Dynamische slijtagecompensatietechnologie:

Onze trapeziumvormige moeren met anti-speling maken gebruik van geavanceerde veerbelaste en elastische compensatiemechanismen. In tegenstelling tot standaardmoeren die speling ontwikkelen naarmate ze slijten, oefent het ontwerp van Maitu voortdurend een consistente voorspanning uit, waardoor gedurende de gehele levensduur van het onderdeel geen axiale speling wordt gegarandeerd. Dit vertaalt zich direct in superieure positionele herhaalbaarheid voor uw 3D-printers en CNC-apparatuur.

Vakkundig gekalibreerde koppelbalans:

Met meer dan 12 jaar R&D heeft Maitu de balans tussen het elimineren van speling en een laag aandrijfkoppel onder de knie. We stemmen de voorspanning nauwkeurig af om een ​​hoge responsiviteit en minimale structurele vervorming te garanderen zonder versnelde slijtage te veroorzaken of overmaatse motoren te vereisen.

Geavanceerde materiaalkunde voor lage wrijving:

Wij bieden hoogwaardige materiaalcombinaties, waaronder slijtvaste bronslegeringen en zelfsmerende technische kunststoffen (zoals PEEK en POM). In combinatie met onze nauwkeurig gewalste schroeven verminderen deze materialen de wrijvingscoëfficiënt aanzienlijk, waardoor onderhoudsvrij gebruik mogelijk wordt in gevoelige omgevingen waar vloeibare smeermiddelen geen optie zijn.

Toepassingsspecifiek maatwerk:

Met een portfolio van meer dan 16.000 productieontwerpen biedt Maitu niet alleen kant-en-klare onderdelen. We passen draadprofielen, flensvormen en voorspanningen aan op basis van uw specifieke belastingsvereisten en omgevingsfactoren (thermische variaties of blootstelling aan corrosie), ondersteund door ons ISO 9001-gecertificeerde kwaliteitssysteem.

Veelgestelde vragen

1. Waarin verschilt een trapeziummoer met anti-speling qua nauwkeurigheid van een standaardmoer?

In een standaard trapeziumvormige opstelling is er een inherente "speling" of speling (doorgaans 0,1 mm tot 0,3 mm) vereist om de moer te laten draaien. Bij bewegingen in twee richtingen veroorzaakt dit een verloren-bewegingsfout. De anti-spelingsmoer van Maitu maakt gebruik van een gespleten moer of een veergespannen ontwerp om deze opening fysiek te dichten, waardoor een uiterst nauwkeurige positionering mogelijk is die kan wedijveren met duurdere kogelomloopspindelsystemen bij toepassingen met lichte tot middelmatige belasting.

2. Kan de voorspanning van de spelingsmoeren van Maitu worden aangepast voor verschillende draagvermogens?

Ja. Wij begrijpen dat elke toepassing een unieke ‘sweet spot’ heeft tussen stijfheid en wrijving. Ons technische team kan verstelbare voorspanningssystemen leveren of specifieke veerconstanten selecteren die passen bij uw dynamische belastingsvereisten. Dit zorgt ervoor dat de moer stijf genoeg blijft voor nauwkeurigheid, terwijl de soepele, geluidsarme werking waar Maitu bekend om staat behouden blijft.

3. Wat is het voordeel van het gebruik van PEEK of Brons voor spelingsmoeren?

De keuze hangt af van uw omgeving. Bronslegeringen bieden een hoog draagvermogen en uitstekende warmteafvoer voor industriële machines. Technische kunststoffen zoals PEEK zijn ideaal voor de voedingsmiddelen-, medische- of halfgeleiderindustrie omdat ze zelfsmerend, lichtgewicht en chemisch bestendig zijn. Wij bieden beide opties om ervoor te zorgen dat de slijtage-eigenschappen van de moer overeenkomen met de oppervlaktebehandeling van uw bijpassende schroef.

4. Hoe garandeert Maitu de consistentie van anti-backlash-prestaties bij bulkbestellingen?

De consistentie wordt beheerd via ons zelfontwikkelde ERP-systeem en strenge tests. Elke batch trapeziummoeren met anti-speling ondergaat een "Break-in" -simulatie en een test voor koppelconsistentie. Omdat we de volledige workflow beheersen – van het draadrollen tot de eindmontage op onze tien productielijnen – kunnen we garanderen dat de duizendste moer precies zo presteert als de eerste.
