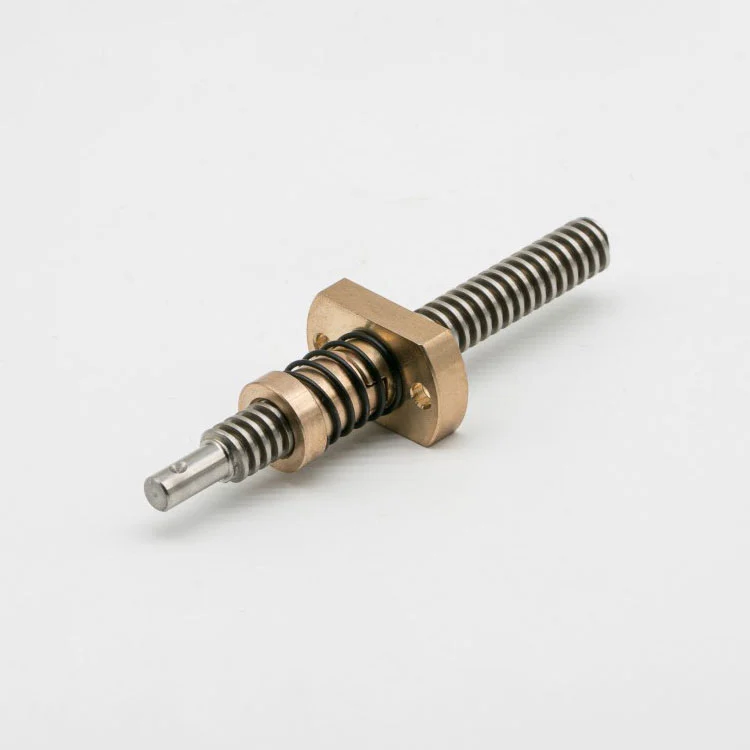

Trapeziumvormige anti-spelingsmoer voor positioneringssystemen

Als hoogwaardige fabriek met anti-speling-trapeziummoeren voor positioneringssystemen biedt Maitu op maat gemaakte oplossingen die zijn afgestemd op specifieke positioneringsscenario's. Afhankelijk van het type positioneringssysteem (lineaire positionering van de geleider, positionering van de kogelomloopspindel, positionering van de tandheugel), nominale belasting, vereisten voor herhaalbaarheid van de positionering, werktemperatuurbereik en beperkingen van de installatieruimte, kunnen we op flexibele wijze de belangrijkste parameters aanpassen, zoals de specificatie van de trapeziumvormige draad (metrisch/inch), de structurele grootte van de moer, de intensiteit van de voorbelasting van de O-ring, de materiaalhardheid en het oppervlaktebehandelingsproces.

Het product heeft een modulair ontwerp, dat compatibel is met de reguliere transmissiecomponenten van positioneringssystemen, en kan direct worden geassembleerd met draadspindels, geleiderails en andere onderdelen zonder grote aanpassingen aan het originele systeem, waardoor de moeilijkheidsgraad van systeemupgrades en -transformatie effectief wordt verminderd. Het is speciaal ontworpen om 3D-printfouten te voorkomen, zoals een verkeerde uitlijning van de modellaag, oneffenheden in de muur en maatafwijkingen veroorzaakt door speling van de moer, en is breed toepasbaar op verschillende transmissiemechanismen van 3D-printers, waardoor het een kosteneffectief precisiecomponent wordt om de printstabiliteit en modelkwaliteit te verbeteren.

Producttechnische specificaties

Opmerking: * geeft speciale specificaties aan, die kunnen worden aangepast aan het type positioneringssysteem, het belastingsniveau, de positioneringsprecisie en de installatieruimte. We kunnen de voorspanningsintensiteit van de O-ring en de schroefdraadprecisie flexibel aanpassen om te voldoen aan de lage snelheid en hoge precisie positioneringsbehoeften van verschillende systemen, zodat de axiale speling effectief wordt gecontroleerd en de transmissiestabiliteit behouden blijft, wat in lijn is met het werkingsprincipe van anti-spelingtransmissie in positioneringssystemen.

Belangrijkste functionele voordelen en aanpassingsvermogen van het positioneringssysteem

1. Dubbel-elastische O-ringvoorspanning voor nauwkeurige anti-speling: Door het kernontwerp van dubbel-elastische O-ring-voorspanning aan te nemen in combinatie met geïntegreerde trapeziumvormige draad, anders dan de veerstructuur van het gespleten type, realiseert het omtreks- en radiale composietvoorspanningskracht om axiale speling te onderdrukken, die de speling stabiel kan controleren binnen 0,003-0,008 mm, waardoor het probleem van positioneringsafwijking en herhaalbaarheidsvermindering veroorzaakt door axiale speling fundamenteel wordt opgelost positioneringssystemen, waardoor elke keer weer een uiterst nauwkeurige positionering van het systeem wordt gegarandeerd.

2. Hoog draagvermogen en stabiele transmissie: de anti-speling trapeziummoer voor positioneringssystemen is gericht op de werkeigenschappen bij hoge belasting van positioneringssystemen en is gemaakt van zeer sterke materialen en precisiebewerking, met een sterk statisch en dynamisch draagvermogen, dat grote axiale stuwkracht kan verdragen zonder vervorming, en een stabiele transmissie kan behouden, zelfs bij langdurig gebruik met lage snelheid (lijnsnelheid ≤10 mm / s), waardoor positioneringsafwijking veroorzaakt door belastingsverandering wordt vermeden, wat geschikt is voor positioneringsscenario's met lage snelheid en hoge precisie.

3. Geluidsarme en wrijvingsarme werking: de geïntegreerde draadstructuur en de speciale oppervlaktesmering verminderen effectief de wrijving tussen de moer en de spindel, het bedieningsgeluid is minder dan 45 dB, wat geschikt is voor de stille werkingsvereisten van precisiepositioneringssystemen (zoals laboratoriumpositioneringsapparatuur, medische positioneringsinstrumenten), en vermijdt geluidsinterferentie die de positioneringsnauwkeurigheid beïnvloedt.

4. Zelfinstellende voorspanning en stabiliteit op lange termijn: de dubbel-elastische O-ring heeft een uitstekende weerstand tegen vermoeidheid en zelfinstellende prestaties, die automatisch de kleine slijtage van de draad tijdens langdurig gebruik kunnen compenseren, een stabiele voorspanningskracht kunnen behouden en ervoor kunnen zorgen dat het anti-spelingeffect niet wordt verzwakt na meer dan 12.000 uur continu gebruik, waardoor stabiele positioneringsprestaties op lange termijn gedurende de hele levensduur worden gerealiseerd.

Belangrijke prestatie-indicatoren en kwaliteitsborgingssysteem

1. Op positionering gerichte materiaalkeuze: optionele versterkte POM-materialen (zelfsmerend, lage wrijving) en slijtvaste materialen van bronslegering (hoog draagvermogen, corrosiebestendig), waaronder versterkte POM is geschikt voor precisiepositioneringssystemen met lichte belasting (zoals positionering van elektronische componenten), en bronslegering is geschikt voor positioneringssystemen voor zware belasting (zoals positionering van mechanische armen, positionering van magazijnplanken), volledig passend bij de belasting- en precisie-eisen van verschillende positioneringsscenario's.

2. Precisie-indicatoren voor positionering: draadprecisie bereikt ISO 3-niveau, hoger dan het precisieniveau van gewone trapeziummoeren, pitchfout is minder dan ± 0,003 mm, positionele herhaalbaarheid is ≤ ± 0,005 mm, speling is regelbaar binnen 0,003-0,008 mm, wat beter is dan de algemene herhalingspositioneringsprecisie van trapeziumvormige geleideschroeven (± 0,1 ~ 0,5 mm), die voldoet aan de hoge precisie positioneringsvereisten van de meeste industriële en precisieapparatuur.

3. Duurzaamheid en levensduur: Na een speciale oppervlaktehardingsbehandeling bereikt de oppervlaktehardheid van de Anti-Backlash Trapeziummoer voor positioneringssystemen HRC 58-62, de slijtvastheid is 80% hoger dan die van gewone trapeziummoeren, en de levensduur kan bij normaal gebruik en regelmatig onderhoud meer dan 5 jaar bedragen, aangepast aan de langdurige bedrijfsbehoeften van positioneringssystemen, waardoor de frequentie van vervanging van componenten en onderhoudskosten wordt verminderd.

4. Aanpassingsvermogen aan de omgeving: het product kan stabiele prestaties behouden in het temperatuurbereik van -20 ℃ tot 150 ℃, heeft een sterke weerstand tegen stof, olievervuiling en milde corrosie, en is geschikt voor verschillende zware positioneringsomgevingen (zoals industriële werkplaatsen, positioneringsapparatuur voor buiten), waardoor prestatieverslechtering door omgevingsfactoren wordt vermeden.

Maitu's professionele kracht in het positioneren van systeemcomponenten

1. Positioneringssysteemspecifieke R&D-mogelijkheden: Ons R&D-team heeft 9 senior ingenieurs met meer dan 9 jaar ervaring in precisiepositionering en transmissiecomponenten, gericht op de R&D en optimalisatie van anti-backlash-technologie voor positioneringsscenario's, het beheersen van kerntechnologieën zoals dubbel-elastisch O-ringvoorspanningsontwerp en draadprecisiebewerking, en het optimaliseren van de productstructuur volgens de lage snelheid, hoge precisie-eigenschappen van positioneringssystemen om perfecte aanpassing te garanderen.

2. Strikt kwaliteitstestsysteem: Uitgerust met professionele precisietestapparatuur (zoals laserverplaatsingssensor, koppeltester), ondergaat elk product strikte spelingsdetectie, belastingstest, geluidstest en weerstandstest bij hoge temperaturen voordat het de fabriek verlaat, met een kwalificatiepercentage van 100%, zodat elke moer kan voldoen aan de hoge precisie- en hoge stabiliteitseisen van positioneringssystemen.

3. Rijke ervaring met maatwerk voor positioneringssystemen: Omdat we op maat gemaakte anti-spelingoplossingen hebben geleverd aan meer dan 3.200 fabrikanten en gebruikers van positioneringssystemen, waaronder lineaire positionering, roterende positionering, hefpositionering en andere scenario's, hebben we een rijke ervaring in het matchen van verschillende soorten positioneringssystemen, en kunnen we producten aanpassen aan de specifieke parameters en werkomstandigheden van uw systeem.

4. Gezaghebbende certificering en erkenning door de industrie: geslaagd voor de ISO 9001-certificering van het kwaliteitsmanagementsysteem, de RoHS-milieucertificering en de ISO 13485-certificering van het kwaliteitsmanagementsysteem voor medische hulpmiddelen, met een aantal patenten met betrekking tot de anti-backlash-technologie voor positioneringssystemen, ten behoeve van merken van binnenlandse en buitenlandse precisiepositioneringsapparatuur, en de producten worden zeer erkend vanwege hun precisie en stabiliteit.

Maatwerkproces en volledige servicegarantie

1. Vraagdiagnose en aanpassing van het schema: Ons professionele technische team biedt één-op-één vraagcommunicatie, begrijpt diepgaand uw type positioneringssysteem, belastingsniveau, positioneringsprecisie, werkomgeving en installatieruimte, en formuleert gerichte aanpassingsschema's, inclusief materiaalselectie, aanpassing van de voorbelastingsintensiteit en structureel ontwerp, om ervoor te zorgen dat de anti-speling trapeziumvormige moer voor positioneringssystemen perfect past bij uw positioneringssysteem.

2. Monsterontwikkeling en prestatieverificatie: volgens het bevestigde aanpassingsschema voltooien we het 2D / 3D-tekeningontwerp, voeren we de proefproductie uit en testen we het monster op het overeenkomstige positioneringssysteem om het anti-spelingeffect, het draagvermogen, de positioneringsprecisie en de werkingsstabiliteit te verifiëren, en passen we aan en optimaliseren we totdat het aan uw eisen voldoet vóór massaproductie.

3. Verpakkings- en transportbescherming: gebruik schokbestendige, vochtbestendige en corrosiewerende verpakkingen, die effectief kunnen voorkomen dat het product tijdens transport wordt beschadigd, draadvervorming en O-ringschade voorkomen en ervoor zorgen dat de productprestaties niet worden beïnvloed wanneer het op de bestemming aankomt.

4. Efficiënte leveringsgarantie: Standaardmodellen geschikt voor reguliere positioneringssystemen zijn op voorraad, met een levertijd van 1-3 werkdagen; op maat gemaakte producten worden binnen 8-12 werkdagen geleverd, waardoor de upgrade- en onderhoudscyclus van uw systeem effectief wordt verkort en de normale werking van het positioneringssysteem wordt gegarandeerd.

5. After-sales ondersteuning en technische begeleiding: Bied een kwaliteitsgarantieperiode van 36 maanden, professionele technici bieden 24 uur per dag online en on-site technische ondersteuning, lossen tijdig de installatie-, foutopsporings- en gebruiksproblemen van het product op; zorg voor gratis vervanging als er binnen de garantieperiode een productkwaliteitsprobleem is, en geef regelmatig onderhoudsadvies om de levensduur van het product te verlengen.

Richtlijnen voor installatie en dagelijks onderhoud

1. Installatiestappen: Reinig vóór de installatie het schroefdraadoppervlak van de moer en de bijpassende spindel met een pluisvrije doek gedrenkt in industriële alcohol om stof, olievlekken en andere onzuiverheden te verwijderen, zodat een goede aansluiting wordt gegarandeerd; installeer de moer soepel op de spindel, vermijd geforceerde installatie, pas de voorspanningsintensiteit aan volgens de positioneringsvereisten van het systeem en bevestig de flens stevig aan het bewegende deel van het positioneringssysteem om losse installatie te voorkomen die de positioneringsprecisie beïnvloedt.

2. Regelmatig onderhoud: Het wordt aanbevolen om elke 4 maanden de speling, de status van de O-ringen en de zuiverheid van de schroefdraad te controleren (aanpassen aan de gebruiksfrequentie); als er stof- of olievlekken worden aangetroffen, maak deze dan tijdig schoon; Voeg elke 6 maanden een kleine hoeveelheid hittebestendige smeerolie toe om wrijving te verminderen, de schroefdraad en O-ring te beschermen en een stabiele werking op lange termijn te garanderen.

3. Opslagvereisten: opslaan in een schone, droge omgeving met lage temperaturen (temperatuur 5-20 ℃, vochtigheid ≤35%), vermijd contact met hoge temperaturen, bijtende stoffen en scherpe voorwerpen, voorkom draadvervorming, veroudering van de O-ringen en oppervlakteschade, en zorg voor de anti-spelingprestaties van de anti-speling trapeziumvormige moer voor positioneringssystemen.

4. Voorzorgsmaatregelen voor gebruik: Vermijd tijdens de werking van het positioneringssysteem overmatige belasting, gewelddadige bewegingen en plotseling stoppen, en demonteer de moer niet naar believen om schade aan de O-ring en draadstructuur te voorkomen; vermijd dat vreemde voorwerpen in de schroefdraadopening terechtkomen om vastlopen van de transmissie en positioneringsafwijkingen te voorkomen.

Toepasselijke typen positioneringssystemen en toepassingsgebieden

1. Lineaire positioneringssystemen: toepasbaar op positioneringssystemen voor lineaire geleiding, positioneringssystemen voor lineaire modules (zoals industriële lineaire sleden, lineaire precisietafels), waardoor axiale speling effectief wordt geëlimineerd, stabiele lineaire positioneringsprecisie wordt gegarandeerd, en geschikt voor de assemblage van elektronische componenten, precisiemeetinstrumenten, lasersnijdende positionering en andere scenario's.

2. Roterende en hefpositioneringssystemen: geschikt voor roterende positioneringsplatforms, hefpositioneringsmechanismen (zoals mechanisch armheffen, magazijnplankpositionering), met een hoog draagvermogen en stabiele anti-spelingprestaties, waardoor een nauwkeurige draai- en hefpositionering wordt gegarandeerd, en toepasbaar op geautomatiseerde productielijnen, positionering van logistieke magazijnen, mechanische verwerkingsapparatuur en andere gebieden.

3. Precisie medische positioneringssystemen: toepasbaar op medische positioneringsapparatuur (zoals positionering van medische beeldvorming, positionering van chirurgische robots), met hoge precisie, laag geluidsniveau en stabiele prestaties, die voldoen aan de strikte positioneringsvereisten van het medische veld, waardoor de veiligheid en nauwkeurigheid van medische operaties.

4. Positioneringssystemen voor industriële automatisering: geschikt voor positioneringsapparatuur voor industriële automatisering (zoals positionering van CNC-werktuigmachines, automatische positionering van laden en lossen), aangepast aan de langdurige bedrijfsbehoeften van industriële scènes, waardoor de consistentie en precisie van positionering wordt gewaarborgd, waardoor de productie-efficiëntie en productkwaliteit worden verbeterd.

Veelvoorkomende problemen en professionele technische ondersteuning

1. Wat is het verschil tussen dit product en de anti-speling trapeziummoer voor 3D-printers?

De 3D-printerversie maakt gebruik van een gesplitste veervoorspanningsstructuur, waarbij de nadruk ligt op kosteneffectiviteit en eenvoudig onderhoud; Deze trapeziumvormige anti-spelingsmoer voor positioneringssystemen heeft een dubbel elastisch O-ringvoorspanningsontwerp, gericht op hoge precisie, hoge belastbaarheid en stabiliteit op lange termijn, die speciaal is aangepast aan de lage snelheid, hoge precisie en hoge belastingskarakteristieken van positioneringssystemen, en kan axiale speling beter onderdrukken.

2. Kan dit product worden aangepast aan de spindel van mijn bestaande positioneringssysteem?

Ja, onze standaardmodellen zijn compatibel met reguliere trapeziumvormige spindels die worden gebruikt in positioneringssystemen. We kunnen ook de schroefdraadspecificatie en moergrootte aanpassen aan uw spindelparameters, waardoor directe montage wordt gegarandeerd zonder de oorspronkelijke systeemstructuur te wijzigen.

3. Hoe kan ik de voorbelastingsintensiteit aanpassen aan de verschillende vereisten voor positioneringsprecisie?

Het product is ontworpen met een verstelbare voorbelastingsstructuur, die de compressiegraad van de dubbel-elastische O-ring flexibel kan aanpassen aan de positioneringsprecisie en belastingsvereisten van uw systeem, waarbij het anti-spelingseffect en de soepelheid van de transmissie in evenwicht worden gebracht en zich aan verschillende positioneringsscenario's worden aangepast.

4. Hoe kan ik detecteren of het anti-spelingseffect van de moer normaal is tijdens gebruik?

Verplaats na de installatie het bewegende deel van het positioneringssysteem handmatig en er mag geen duidelijke speling of trilling zijn; gebruik een precisiemeetinstrument om de herhaalbaarheid van de positionering te detecteren. Als de herhaalbaarheidsfout binnen ± 0,005 mm ligt, geeft dit aan dat het anti-spelingseffect normaal is.

5. Wat is de levensduur van de dubbel-elastische O-ring?

De dubbel-elastische O-ring is gemaakt van hittebestendig en vermoeidheidsbestendig materiaal, dat bij normaal gebruik meer dan 5 jaar stabiele prestaties kan behouden en bij veroudering onafhankelijk kan worden vervangen, wat handig en snel is en de onderhoudskosten verlaagt.

6. Biedt u installatie- en foutopsporingsdiensten ter plaatse voor bulkbestellingen?

Ja, voor bulkbestellingen sturen we professionele technici naar de locatie om installatie-, foutopsporings- en onderhoudsbegeleiding te bieden, en gedetailleerde bedieningshandleidingen en onderhoudsplannen te verstrekken, zodat we ervoor zorgen dat de anti-speling trapeziummoer voor positioneringssystemen de beste anti-speling- en positioneringsprestaties in uw systeem kan leveren.
