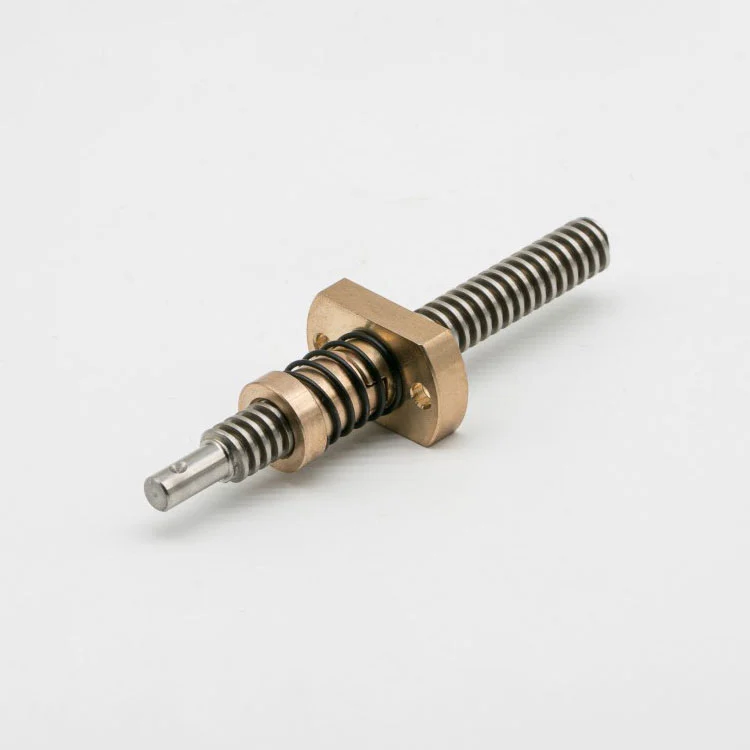

Trapeziumvormige anti-spelingsmoer voor lineaire actuatoren

Maitu levert hoogwaardige en duurzame trapeziumvormige anti-spelingmoeren voor lineaire actuatoren in China. De Maitu-fabriek richt zich op de gepersonaliseerde behoeften van verschillende typen lineaire actuatoren (elektrische lineaire actuatoren, hydraulische lineaire actuatoren, pneumatische lineaire actuatoren) en biedt scenariogerichte maatwerkoplossingen. Afhankelijk van de nominale belasting, de heen en weer gaande frequentie, het slagbereik, de werktemperatuur en de grootte van de installatie-interface van uw lineaire actuator, kunnen we op flexibele wijze de belangrijkste parameters aanpassen, zoals de trapeziumdraadspecificatie (metrisch/inch), de totale moergrootte, de voorspanning van de schotelveer, de materiaalkeuze en de oppervlaktebehandeling.

Verwijzend naar de twee basisconfiguraties van lineaire actuator-spindels (roterende spindel en roterende moer), heeft het product een universeel interface-ontwerp, dat compatibel is met reguliere transmissiecomponenten van lineaire actuators, en direct kan worden geassembleerd met spindels met verschillende specificaties zonder de oorspronkelijke actuatorstructuur te wijzigen, waardoor de efficiëntie van upgrades en onderhoud van apparatuur aanzienlijk wordt verbeterd.

Producttechnische specificaties

Opmerking: * geeft speciale specificaties aan, die kunnen worden aangepast op basis van het type, de nominale belasting, de heen en weer gaande frequentie en de installatieruimte van uw lineaire actuator. We kunnen de voorspankracht van de schotelveer en de precisie van de schroefdraad flexibel aanpassen en de GB/T 17587-2018-norm voor productie strikt volgen, om te voldoen aan de hoogfrequente heen en weer gaande en variabele belastingsbehoeften van verschillende lineaire actuatoren, zodat de axiale speling effectief wordt gecontroleerd en de transmissie-efficiëntie wordt gehandhaafd, wat in overeenstemming is met het werkingsprincipe van de anti-spelingtransmissie van lineaire actuatoren. Tegelijkertijd kunnen we installatiemoeren met zowel metrische als imperiale schroefdraad leveren, afhankelijk van uw vereisten, waardoor de compatibiliteit verder wordt verbeterd.

Functionele hoogtepunten en lineaire actuatoraanpassingsfuncties

1. Composiet veervoorspanning, stabiele anti-speling: door het kernontwerp van composiet veervoorspanning aan te nemen in combinatie met nauwkeurig geslepen trapeziumvormige draad, anders dan de split-type veer en dubbel-elastische O-ringstructuren van eerdere producten, realiseert het een uniforme verdeling van de voorspanningskracht, kan de axiale speling stabiel controleren binnen 0,004-0,01 mm, waardoor het probleem van bewegingsjitter, positioneringsafwijking en transmissie-instabiliteit veroorzaakt door axiale speling fundamenteel wordt opgelost tijdens hoogfrequente heen en weer gaande beweging van lineaire actuatoren, waardoor een soepele en nauwkeurige werking van de actuator wordt gegarandeerd.

2. Hoge weerstand tegen vermoeidheid, aanpassing aan hoogfrequente heen en weer gaande beweging: de schijfveer is gericht op de hoogfrequente heen en weer gaande bewegingskarakteristieken van lineaire actuatoren (tot 15 cycli / min) en maakt gebruik van zeer sterk legeringsmateriaal met uitstekende weerstand tegen vermoeidheid, dat meer dan 20.000 keer heen en weer gaande compressie kan weerstaan zonder vervorming door vermoeidheid, en de geïntegreerde draadstructuur is niet gemakkelijk te dragen, waardoor stabiele anti-spelingprestaties worden gegarandeerd tijdens langdurige hoogfrequente bewegingen werking, wat vooral geschikt is voor lineaire actuatoren die een continue en stabiele werking vereisen.

3. Sterk draagvermogen, aanpassing aan variabele belastingen: Lineaire actuatoren dragen tijdens bedrijf vaak variabele belastingen. Deze anti-speling trapeziummoer voor lineaire actuatoren is gemaakt van zeer sterk slijtvast materiaal en ondergaat precisiebewerking, met een sterk statisch en dynamisch draagvermogen, dat grote axiale stuwkracht en radiale belasting kan dragen zonder vervorming, en een stabiele transmissie behoudt, zelfs wanneer de belasting verandert, zich aanpast aan de werkeigenschappen van lineaire actuatoren in verschillende toepassingsscenario's en voldoet aan de draagvereisten van trapeziumvormige spindelliften en andere gerelateerde apparatuur.

4. Lage wrijving en hoge transmissie-efficiëntie: het schroefdraadoppervlak is behandeld met een speciale smerende coating, die de wrijvingscoëfficiënt tussen de moer en de spindel effectief vermindert, de wrijvingscoëfficiënt is minder dan 0,08, de transmissie-efficiëntie is zo hoog als 92% of meer, wat niet alleen het energieverbruik van lineaire actuatoren vermindert, maar ook de warmteontwikkeling tijdens bedrijf vermindert, waardoor prestatieverslechtering door oververhitting wordt vermeden en de algehele efficiëntie van het lineaire actuatorsysteem wordt gewaarborgd.

Prestatieparameters en strikte kwaliteitscontrole

1. Actuatorgerichte materiaalkeuze: optionele slijtvaste bronslegering met hoge sterkte (hoog draagvermogen, sterke weerstand tegen vermoeidheid) en versterkte technische kunststof (lichtgewicht, zelfsmerende) materialen. Onder hen is een bronslegering geschikt voor lineaire actuatoren met zware belasting (zoals industriële hydraulische lineaire actuatoren, trapeziumvormige spindelliften), en versterkt technisch plastic is geschikt voor hoogfrequente lineaire actuatoren met lichte belasting (zoals kleine elektrische lineaire actuatoren), volledig passend bij de belasting- en bewegingsvereisten van verschillende lineaire actuatoren, en verwijzend naar de materiaalselectienormen van hoogwaardige lineaire actuatormoeren.

2. Precisie-indicatoren voor lineaire transmissie: draadprecisie bereikt ISO 4-niveau, pitchfout is minder dan ± 0,004 mm, positionele herhaalbaarheid is ≤ ± 0,006 mm, speling is regelbaar binnen 0,004-0,01 mm, wat beter is dan de algemene transmissieprecisie van trapeziummoeren van lineaire actuatoren, waardoor de lineaire actuator een nauwkeurige positionering en stabiele beweging kan bereiken en voldoet aan de precisie-eisen van GB/T 17587-2018 standaard.

3. Levensduur en duurzaamheid: na oppervlakteharding en anticorrosiebehandeling bereikt de oppervlaktehardheid HRC 56-60, is de slijtvastheid 75% hoger dan die van gewone trapeziummoeren en kan de levensduur meer dan 4,5 jaar bedragen bij normaal gebruik en regelmatig onderhoud, aangepast aan de langdurige bedrijfsbehoeften van lineaire actuatoren, waardoor de frequentie van vervanging van componenten en onderhoudskosten wordt verminderd, wat in overeenstemming is met de duurzaamheidseisen van trapeziumvormige spindelliften en andere lineaire actuatorgerelateerde apparatuur.

Maitu's voordelen

1. Op lineaire actuatoren gerichte R&D-mogelijkheden: ons R&D-team heeft 8 senior ingenieurs met meer dan 8 jaar ervaring in lineaire transmissie- en lineaire actuatorcomponenten, gericht op de R&D en optimalisatie van anti-spelingtechnologie voor lineaire actuatorscenario's, waarbij kerntechnologieën zoals het ontwerp van de schotelveercomposietvoorspanning en het nauwkeurig slijpen van schroefdraad worden beheerst, en de structuur van de anti-speling trapeziummoer voor lineaire actuatoren wordt geoptimaliseerd volgens de hoogfrequente heen en weer gaande en variabele belastingskarakteristieken van lineaire actuatoren, waardoor een perfecte aanpassing aan verschillende soorten lineaire actuatoren wordt gegarandeerd.

2. Gestandaardiseerde productie en strikte tests: Uitgerust met professionele productielijnen voor lineaire actuatormoeren en precisietestapparatuur (zoals een vermoeidheidstestmachine, een transmissie-efficiëntietester), ondergaat elk product strikte spelingsdetectie, vermoeidheidstest, belastingstest en weerstandstest bij hoge temperaturen voordat het de fabriek verlaat, in overeenstemming met de GB/T 17587-2018 en GB/T 3098.1-2010-normen, met een kwalificatiepercentage van 100%, zodat elke moer aan de hoge prestaties kan voldoen. eisen van lineaire actuatoren.

3. Rijke aanpassingservaring voor lineaire actuatoren: Omdat we op maat gemaakte anti-spelingsoplossingen hebben geleverd voor meer dan 2.900 fabrikanten en gebruikers van lineaire actuatoren, waaronder elektrische, hydraulische, pneumatische en andere soorten lineaire actuatoren, evenals trapeziumvormige spindelliftscenario's, hebben we een rijke ervaring in het matchen van verschillende lineaire actuatormodellen en kunnen we producten aanpassen aan de specifieke parameters en werkomstandigheden van uw actuator.

4. Gezaghebbende certificering en markterkenning: geslaagd voor ISO 9001-certificering van het kwaliteitsmanagementsysteem, RoHS-milieucertificering en CE-certificering, met een aantal patenten met betrekking tot de anti-backlash-transmissietechnologie van lineaire actuatoren, ten behoeve van binnenlandse en buitenlandse merken van lineaire actuatoren, en de producten zijn zeer erkend vanwege hun stabiliteit, duurzaamheid en transmissie-efficiëntie, vooral op het gebied van trapeziumvormige spindelliften en industriële lineaire actuatoren.

Aanpassingsproces en full-service ondersteuningssysteem

1. Vraagcommunicatie en schemaformulering: ons professionele technische team biedt één-op-één advies, begrijpt diepgaand uw lineaire actuatortype, nominale belasting, heen en weer gaande frequentie, slagbereik, werkomgeving en installatie-interfacevereisten, en formuleert gerichte aanpassingsschema's, inclusief materiaalkeuze, aanpassing van de schijfveervoorspanning en structureel ontwerp, en verwijst strikt naar de relevante nationale normen, om ervoor te zorgen dat de anti-speling trapeziummoer voor lineaire actuatoren perfect past bij uw lineaire actuator.

2. Proefproductie- en prestatietest: volgens het bevestigde aanpassingsschema voltooien we het 2D / 3D-tekeningontwerp, voeren we proefproefproductie uit en testen we het monster op de overeenkomstige lineaire actuator om het anti-spelingeffect, de weerstand tegen vermoeidheid, transmissie-efficiëntie en installatiecompatibiliteit te verifiëren, en passen we aan en optimaliseren totdat het aan uw vereisten voldoet vóór massaproductie, zodat het product voldoet aan de werkelijke werkbehoeften van de lineaire actuator.

3. Verpakkings- en transportbescherming: gebruik antibotsings-, vochtbestendige en anti-olieverpakkingen, die effectief kunnen voorkomen dat het product tijdens transport wordt beschadigd, draadvervorming en schade aan de schijfveer voorkomen en ervoor zorgen dat de productprestaties niet worden beïnvloed wanneer het op de bestemming aankomt, vooral geschikt voor transport over lange afstanden van bulkbestellingen.

4. Efficiënte leveringsverplichting: Standaardmodellen geschikt voor reguliere lineaire actuatoren zijn op voorraad, met een levertijd van 1-3 werkdagen; op maat gemaakte producten worden binnen 7-11 werkdagen geleverd, waardoor de upgrade- en onderhoudscyclus van uw lineaire actuator effectief wordt verkort, waardoor de normale werking van de apparatuur wordt gegarandeerd.

5. After-sales service en technische begeleiding: Bied een kwaliteitsgarantieperiode van 30 maanden, professionele technici bieden 24 uur per dag online en on-site technische ondersteuning, lossen tijdig de installatie-, foutopsporings- en gebruiksproblemen van het product op; zorg voor gratis vervanging als er binnen de garantieperiode een productkwaliteitsprobleem is, en zorg voor regelmatige onderhoudsrichtlijnen om de levensduur van de anti-speling trapeziummoer voor lineaire actuatoren en de lineaire actuator te verlengen.

Installatiegids en dagelijkse onderhoudstips

1. Installatiestappen: Reinig vóór de installatie het schroefdraadoppervlak van de moer en de bijpassende spindel met een pluisvrije doek gedrenkt in industriële smeerolie om stof, olievlekken en andere onzuiverheden te verwijderen, waardoor een goede aangrijping wordt gegarandeerd en de initiële wrijving wordt verminderd; installeer de moer soepel op de spindel, vermijd geforceerde installatie, pas de kracht van de schijfveervoorspanning aan volgens de belasting- en bewegingsvereisten van de lineaire actuator, en bevestig de flens stevig aan het bewegende deel van de lineaire actuator om losse installatie te voorkomen die de transmissieprecisie en operationele veiligheid beïnvloedt, vooral voor trapeziumvormige spindelliftgerelateerde installaties.

2. Regelmatig onderhoud: Het wordt aanbevolen om elke 3 maanden de speling, de status van de schijfveer en de draadzuiverheid te controleren (aanpassen aan de heen en weer gaande frequentie); als er stof- of olievlekken worden aangetroffen, maak deze dan tijdig schoon; voeg elke 5 maanden een kleine hoeveelheid hittebestendige smeerolie toe om wrijving te verminderen, de draad en schotelveer te beschermen en een stabiele werking op lange termijn te garanderen, wat bevorderlijk is voor het behoud van de transmissie-efficiëntie van de lineaire actuator.

3. Opslagvereisten: opslaan in een schone, droge en goed geventileerde omgeving (temperatuur 8-22 ℃, vochtigheid ≤40%), vermijd contact met hoge temperaturen, bijtende stoffen en scherpe voorwerpen, voorkom draadvervorming, schijfveermoeheid en oppervlakteschade, en zorg voor de anti-spelingprestaties van de anti-spelingstrapeziummoer voor lineaire actuatoren, wat vooral belangrijk is voor langdurige opslag van reserveonderdelen.

4. Voorzorgsmaatregelen voor gebruik: Vermijd tijdens de werking van de lineaire actuator overmatige belasting, gewelddadig starten en stoppen, en demonteer de moer niet naar believen om schade aan de schijfveer en draadstructuur te voorkomen; vermijd dat vreemde voorwerpen in de schroefdraadopening terechtkomen om vastlopen van de transmissie en schade aan de lineaire actuator te voorkomen; Controleer regelmatig de zelfremmende prestaties om de operationele veiligheid te garanderen, vooral voor scenario's met trapeziumvormige spindelliften.

Toepasselijke typen lineaire actuatoren en toepassingsscenario's

1. Elektrische lineaire actuatoren: toepasbaar op kleine en middelgrote elektrische lineaire actuatoren (zoals industriële elektrische duwstangen, lineaire actuatormodules), waardoor axiale speling effectief wordt geëlimineerd, stabiele beweging en nauwkeurige positionering worden gegarandeerd, en geschikt voor geautomatiseerde productielijnen, intelligente apparatuur, medische apparatuur en andere scenario's, evenals matching met trapeziumvormige spindelliften voor precisietransmissie.

2. Hydraulische en pneumatische lineaire actuatoren: geschikt voor hydraulische en pneumatische lineaire actuatoren met zware belasting (zoals hydraulische cilinders, pneumatische cilinders met lineaire transmissiemechanismen), met een sterk draagvermogen en weerstand tegen vermoeidheid, aangepast aan de hoge belasting en hoogfrequente werkkarakteristieken van dergelijke actuatoren, en toepasbaar op machinebouw, metallurgische apparatuur, scheepsbouwindustrie en andere gebieden.

3. Industriële lineaire actuatoren: Van toepassing op lineaire actuatoren van industriële kwaliteit die worden gebruikt in geautomatiseerde productie, zoals lineaire toevoeractuators, lineaire hefactuators en trapeziumvormige spindelliften, met stabiele anti-spelingprestaties en hoge transmissie-efficiëntie, waardoor de consistentie en stabiliteit van productieactiviteiten wordt gewaarborgd, de productie-efficiëntie en productkwaliteit worden verbeterd en wordt voldaan aan de stabiliteitsvereisten van industriële scenario's.

4. Speciale lineaire actuatoren: geschikt voor speciale lineaire actuatoren (zoals lineaire actuatoren voor hoge temperaturen, lineaire actuatoren voor buiten), met een sterk aanpassingsvermogen aan de omgeving en weerstand tegen corrosie, aanpassing aan zware werkomgevingen, en toepasbaar in de lucht- en ruimtevaart, automobielindustrie, buitenuitrusting en andere velden, evenals trapeziumvormige spindelliften voor speciale doeleinden.

Veelgestelde vragen en professionele technische ondersteuning

1. Wat is het verschil tussen dit product en de vorige anti-speling trapeziummoeren?

De 3D-printerversie maakt gebruik van een gesplitste veervoorspanningsstructuur, waarbij de nadruk ligt op kosteneffectiviteit en eenvoudig onderhoud; de versie van het positioneringssysteem maakt gebruik van een dubbel-elastisch O-ringvoorspanningsontwerp, gericht op hoge precisie en stabiliteit op lange termijn; Deze anti-speling trapeziummoer voor lineaire actuatoren heeft een schotelveercomposiet voorbelastingsstructuur, gericht op vermoeidheidsweerstand en hoogfrequente heen en weer gaande aanpassing, die speciaal is ontworpen voor de hoogfrequente heen en weer bewegende en variabele belastingskarakteristieken van lineaire actuatoren, en is meer in lijn met de werkvereisten van trapeziumvormige spindelliften en andere aanverwante apparatuur.

2. Kan dit product worden aangepast aan de spindel van mijn bestaande lineaire actuator?

Ja, onze standaardmodellen zijn compatibel met reguliere trapeziumvormige spindels die worden gebruikt in lineaire actuatoren. We kunnen ook de draadspecificatie en moergrootte aanpassen aan uw spindelparameters, en bieden zowel metrische als imperiale draadopties, waardoor directe montage wordt gegarandeerd zonder de originele actuatorstructuur te wijzigen, en passend bij de twee basisconfiguraties van lineaire actuatorspindels (roterende spindel en roterende moer).

3. Hoe kan ik de veervoorspanning van de schijf aanpassen aan verschillende werkomstandigheden?

Het product is ontworpen met een verstelbare voorspanningsstructuur, die de compressiegraad van de schotelveer flexibel kan aanpassen aan de belasting van de lineaire actuator, de heen en weer gaande frequentie en positioneringsprecisie-eisen, het anti-spelingeffect en de soepelheid van de transmissie in evenwicht brengt, en zich aanpast aan verschillende werkomstandigheden van lineaire actuatoren en trapeziumvormige spindelliften.

4. Hoe beoordeel je of het anti-spelingseffect van de moer normaal is tijdens gebruik?

Na de installatie start u de lineaire actuator op normale snelheid en controleert u of er sprake is van bewegingsstoring of abnormaal geluid; gebruik een precisiemeetinstrument om de herhaalbaarheid van de positionering te detecteren. Als de herhaalbaarheidsfout binnen ± 0,006 mm ligt, geeft dit aan dat het anti-spelingseffect normaal is en dat het product voldoet aan de precisievereisten van de GB/T 17587-2018-norm.

5. Wat is de levensduur van de schotelveer?

De schotelveer maakt gebruik van een zeer sterk, vermoeidheidsbestendig legeringsmateriaal, dat bij normaal gebruik en hoogfrequente heen en weer gaande beweging meer dan 4,5 jaar stabiele prestaties kan behouden, en bij slijtage onafhankelijk kan worden vervangen, wat handig en snel is, en de onderhoudskosten van de lineaire actuator en de trapeziumvormige spindellift.

6. Biedt u technische ondersteuning voor bulkbestellingen van lineaire actuatoren?

Ja, voor bulkbestellingen sturen we professionele technici om ter plaatse installatie-, foutopsporings- en onderhoudsbegeleiding te bieden, en gedetailleerde installatie- en onderhoudshandleidingen te verstrekken die voldoen aan de relevante nationale normen, zodat we ervoor zorgen dat de anti-speling trapeziummoer voor lineaire actuatoren de beste anti-speling- en transmissieprestaties kan leveren in uw lineaire actuatoren en trapeziumvormige spindelliften.
