Ondersteuningseenheid Vaste en ondersteunde zijde

Maitu's Ondersteuningseenheid Vaste en Ondersteunde Zijde is nauwkeurig ontworpen en is voornamelijk verkrijgbaar in twee verschillende typen: de Vaste Zijde en de Ondersteunde Zijde, elk ontworpen om specifieke mechanische functies binnen een systeem te vervullen. De configuratie van ondersteuningseenheden is een fundamenteel aspect bij elke spindelassemblage, van cruciaal belang voor het garanderen van operationele stabiliteit en het bereiken van nauwkeurige lineaire beweging.

Stuur onderzoek

Productomschrijving

Het bepalende kenmerk van de Support Unit Fixed and Supported Side van de Maitu-fabriek is het vermogen om beweging in zowel de axiale als de radiale richting te beperken. Het bevat doorgaans een op elkaar afgestemd paar hoekcontactlagers of een diepgroefkogellager in combinatie met een druklager, die samen zowel de radiale belastingen als de drukbelastingen van de schroef stevig absorberen. Deze configuratie is ontworpen om een stijve axiale fixatie te bieden, waardoor het een onmisbaar onderdeel is voor toepassingen die een uiterst nauwkeurige positionering en de overdracht van aanzienlijke bidirectionele stuwkrachten vereisen.

Omgekeerd wordt de steuneenheid met vaste en ondersteunde zijde gekenmerkt door zijn vermogen om axiale zweefstand mogelijk te maken en tegelijkertijd radiale ondersteuning te bieden. Meestal wordt gebruik gemaakt van een enkel diepgroefkogellager of een radiale bus, waardoor de schroefas vrijelijk kan uitzetten of samentrekken in de axiale richting als gevolg van thermische veranderingen. Dit specifieke ontwerp is van cruciaal belang voor het compenseren van thermische rek in lange schroefconstructies, waardoor gevaarlijke interne spanningen, vastlopen en mogelijke systeemstoringen worden voorkomen.

De keuze tussen een vaste en een ondersteunde zijde is echter niet alleen een keuze, maar een systematische ontwerpbeslissing. Een onjuiste configuratie kan leiden tot verminderde nauwkeurigheid, overmatig geluid en voortijdige lageruitval. De juiste koppeling en nauwkeurige uitlijning van deze eenheden zijn dus net zo cruciaal als de schroef zelf voor de integriteit van het gehele bewegingssysteem.

Wij zijn geïnteresseerd in het leveren van geïntegreerde schroef- en steuneenheidoplossingen. Onze Support Unit Fixed en Supported Side zijn ontworpen om te voldoen aan de specificaties van onze trapezium- en ACME-schroeven.

Productieparameters

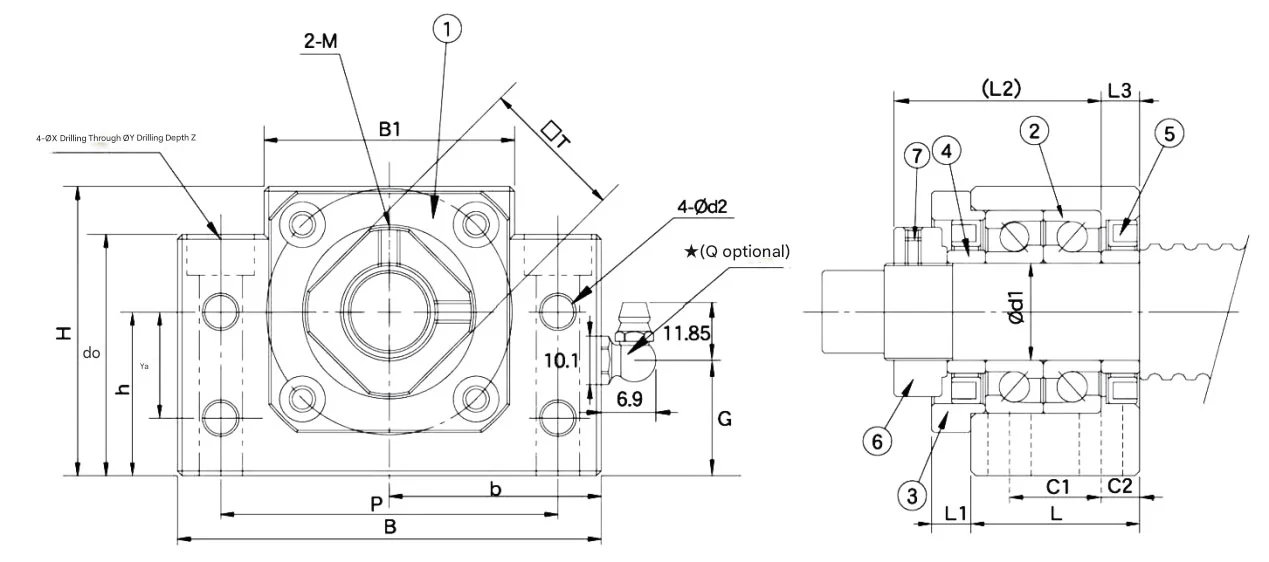

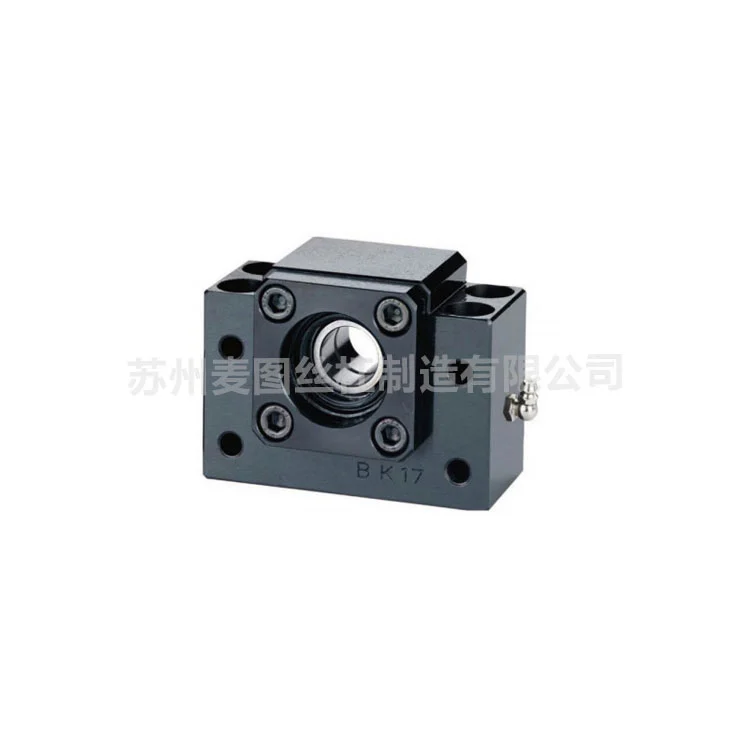

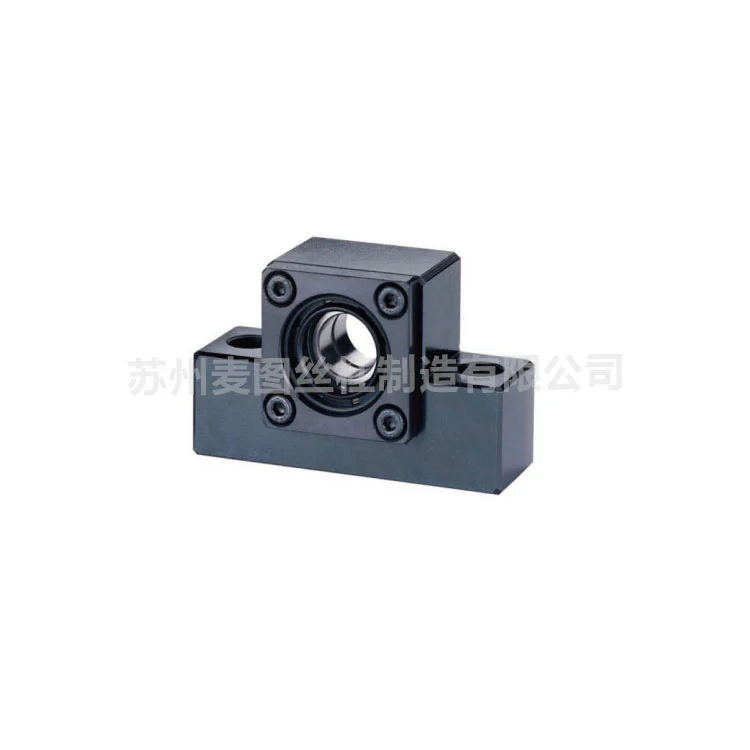

Ondersteuningseenheid MBK-serie met vaste zijde

Model	Diameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

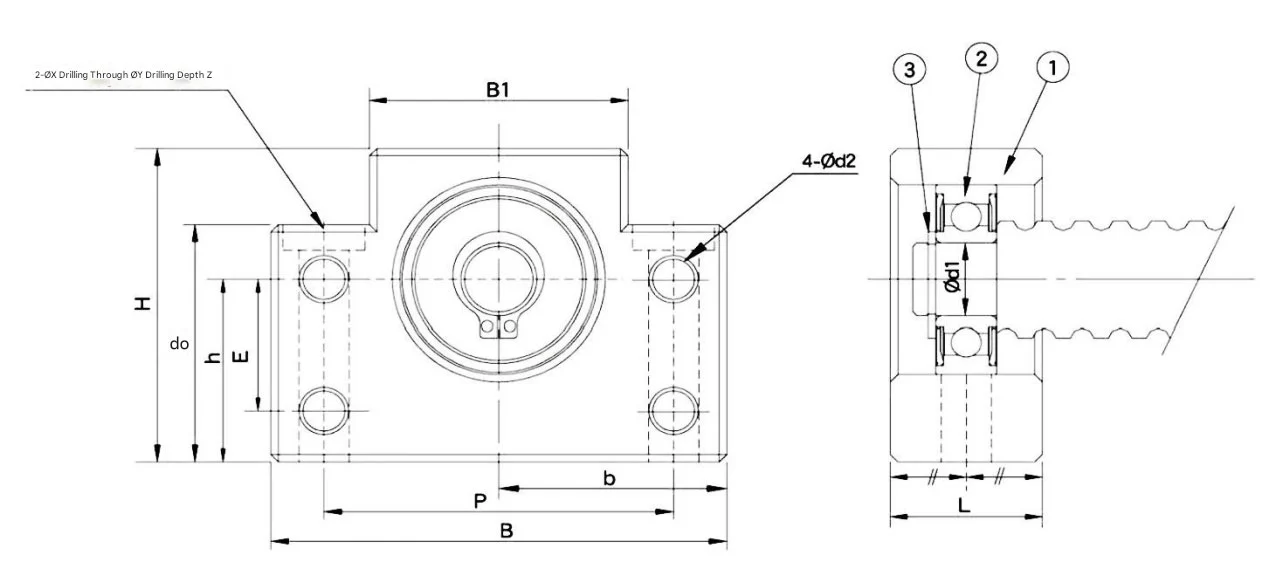

Ondersteuningseenheid Ondersteuningszijde MBF-serie

Model	Diameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

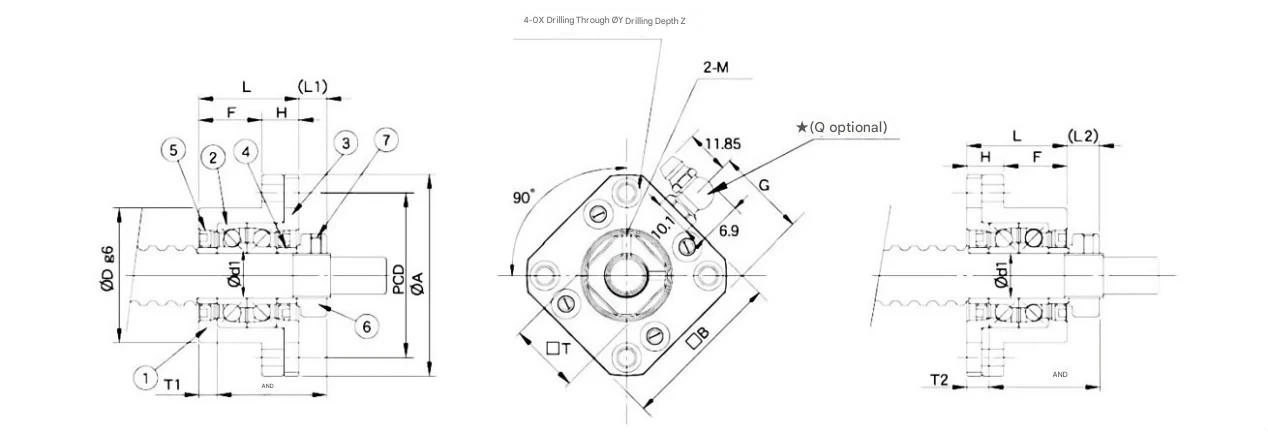

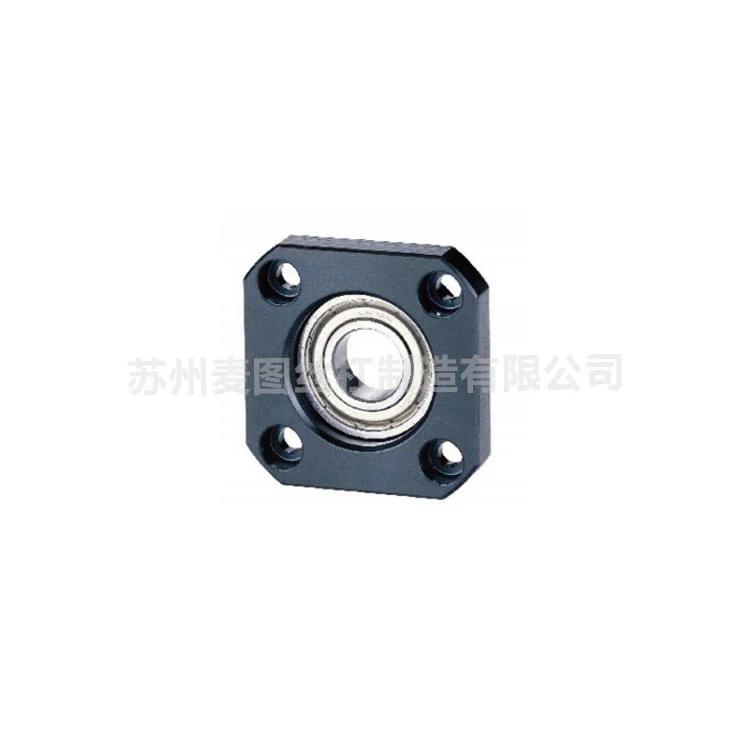

Ondersteuningseenheid MFK-serie met vaste zijde

Model	Diameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

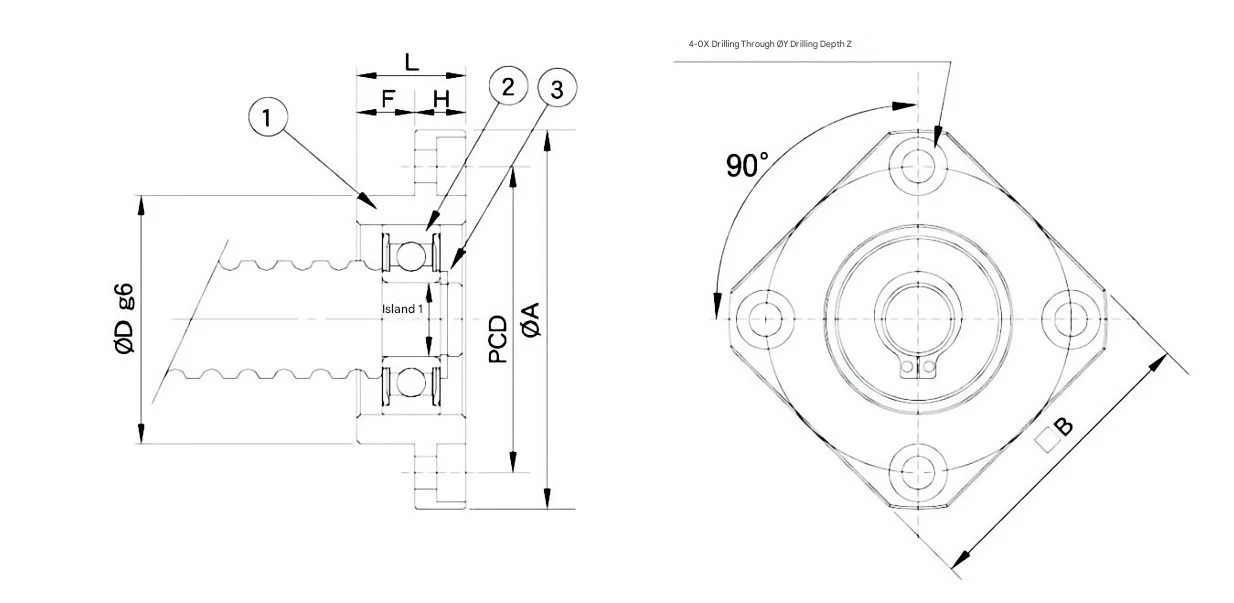

Ondersteuningseenheid Ondersteuningszijde MEF-serie

Model	Diameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Waarom kiezen voor Maitu-producten?

Systematische bewegingsintegriteit

We verkopen niet alleen onderdelen; wij bieden geïntegreerde bewegingsoplossingen. Onze vaste en ondersteunde units zijn ontworpen om perfect te passen bij onze trapezium- en ACME-schroefspecificaties, waardoor uitlijningsfouten worden geëlimineerd en de structurele integriteit van uw gehele transmissiesysteem wordt gegarandeerd.

Geavanceerd ontwerp voor thermische compensatie

Onze "Supported Side"-units zijn speciaal ontworpen om axiale vlotter mogelijk te maken. Door de schroefas vrij te laten uitzetten of samentrekken onder temperatuurschommelingen, voorkomt ons ontwerp interne spanningen en vastlopen, wat de belangrijkste oorzaken zijn van voortijdige systeemstoringen bij lange schroefassemblages.

Bidirectioneel laden met hoge stijfheid

Voor een nauwkeurige positionering zijn onze "Fixed Side"-units voorzien van hoogwaardige hoekcontactlagers. Deze configuratie biedt superieure axiale en radiale beperkingen en absorbeert aanzienlijke bidirectionele stuwkrachten om uiterst nauwkeurige nauwkeurigheid te behouden, zelfs onder zware industriële belastingen.

12+ jaar productie-expertise

Met een erfenis afkomstig uit Shanghai Yingqi en een decennium van onafhankelijke productie in Suzhou, brengt Maitu diepgaande domeinervaring met zich mee. Onze ISO 9001-gecertificeerde faciliteit maakt gebruik van een zelf ontwikkeld ERP-systeem om elke productiefase te monitoren, zodat elke ondersteunende eenheid aan strenge industriële toleranties voldoet.

Bewezen prestaties en maatwerk

Met meer dan 80.000 geleverde eenheden aan wereldwijde klanten bieden we een bewezen staat van dienst. Of u nu standaard koolstofstaal of gespecialiseerde materialen zoals roestvrij staal of brons nodig heeft, ons team van 10 ingenieurs kan de ondersteuningseenheid aanpassen aan uw specifieke ecologische en mechanische vereisten.

Veelgestelde vragen

Hoe kiest u op de juiste manier de ondersteuningseenheid vaste en ondersteunde zijde?

Een standaard zeer nauwkeurige opstelling vereist één vaste zijde (om de schroef axiaal te vergrendelen en drukbelastingen aan te kunnen) en één ondersteunde zijde (om radiale ondersteuning te bieden en tegelijkertijd thermische uitzetting mogelijk te maken). Ons technische team kan u helpen bij het bepalen van de specifieke lagerconfiguratie (bijvoorbeeld hoekcontact versus diepe groef) op basis van uw belastingsrichting en snelheidsvereisten.

Zijn uw ondersteuningseenheden compatibel met zowel trapeziumvormige als ACME-schroeven?

Ja. Wij zijn gespecialiseerd in geïntegreerde oplossingen. Onze ondersteuningseenheden zijn speciaal bewerkt om te passen bij de eindtapafmetingen van onze 30° trapeziumvormige en 29° ACME-schroeven. Dit zorgt voor een naadloze pasvorm en vermindert trillingen en geluid tijdens gebruik op hoge snelheid.

Welke maatregelen neemt Maitu om de levensduur van de lagers in deze eenheden te garanderen?

We maken gebruik van strikte kwaliteitscontroleprocedures, waaronder nauwkeurig slijpen van de behuizing en de selectie van chroomlagerstaal met een hoog koolstofgehalte. Onze units worden in gecontroleerde omgevingen geassembleerd om vervuiling te voorkomen, waardoor wordt gegarandeerd dat het smeermiddel en de afdichtingen gedurende langere intervallen onderhoudsvrije prestaties leveren.

Kunt u ondersteuningsunits leveren voor aangepaste asdiameters en speciale materialen?

Absoluut. Hoewel we een breed scala aan standaardspecificaties bieden, is onze fabriek uitgerust met CNC-draaibanken en uiterst nauwkeurige bewerkingscentra om aangepaste ontwerpen te kunnen verwerken. We kunnen units vervaardigen uit verschillende materialen, waaronder roestvrij staal voor corrosieve omgevingen, op basis van uw specifieke tekeningen en technische opmerkingen.
